Замена вибромотора Lenovo Tab 4 TB-8504F

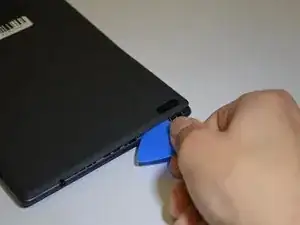

Начните со слота microSD. Это самое простое место для начала.

Осторожно подденьте лопатку для вскрытия, чтобы просунуть её под заднюю крышку планшета.

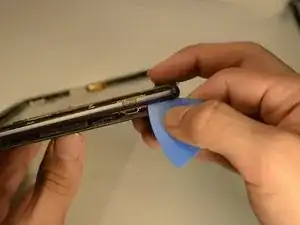

Проводите лопатку по всему периметру корпуса. Не применяйте силу — работайте медленно, чтобы освободить все защёлки.

Когда все защёлки освободятся, приподнимите и снимите заднюю крышку.

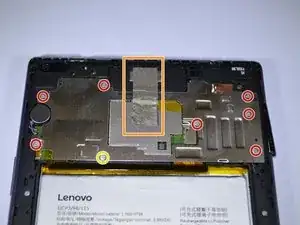

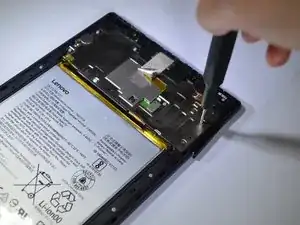

Удалите 8 винтов Phillips #000, удерживающих пластиковый щит.

Важно: один винт скрыт под синей наклейкой в виде буквы «S».

Снимите любую клейкую ленту, фиксирующую пластину щита.

Используйте пинцет для точных работ или пальцы, чтобы снять пластину.

Отогните жёлтую защитную ленту над разъёмом аккумулятора.

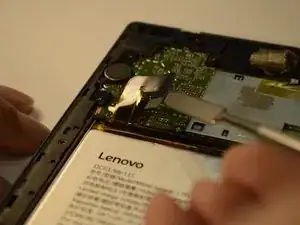

Используйте лопатку или пластиковый инструмент для вскрытия, чтобы отсоединить шлейф аккумулятора от платы.

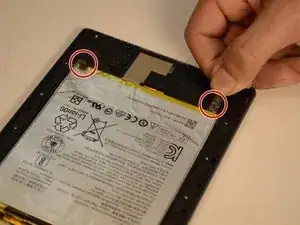

Найдите два тянущихся клеевых ремня внизу аккумулятора.

Осторожно тяните каждый ремень медленно и прямо под аккумулятор.

Не тяните вверх, тяните только горизонтально от аккумулятора

Ремни длиннее, чем кажется, поэтому не торопитесь

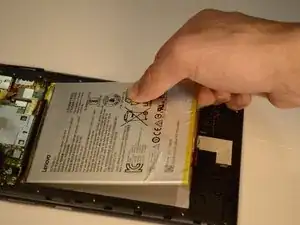

Когда оба ремня будут удалены, поднимите аккумулятор из рамы.

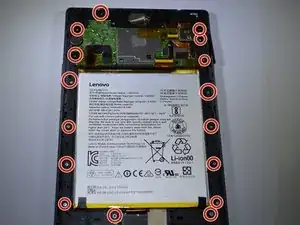

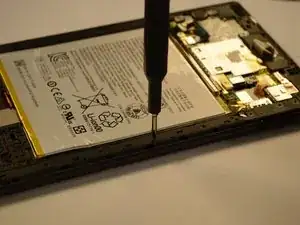

Удалите 16 винтов из средней рамки с помощью отвёртки Phillips #000.

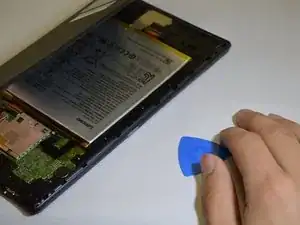

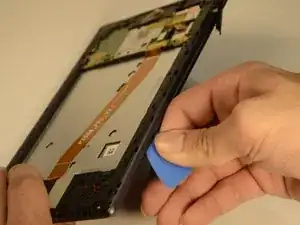

С помощью лопатки для вскрытия найдите место, чтобы приподнять каркас вокруг планшета.

Когда лопатка окажется между каркасом и планшетом, проведите ею по всему периметру, чтобы полностью отсоединить каркас.

Использование паяльника может быть очень опасным при неосторожной работе. Паяльник очень горячий.

Отпаять с материнской платы синие и красные провода.

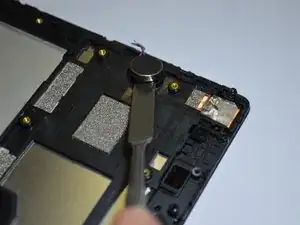

После отсоединения проводов используйте металлическую лопатку, чтобы поднять вибромотор.

Если провод не отходит от припоя, увеличьте температуру паяльника.
