Замена фронтальной камеры Lenovo Ideatab A1107

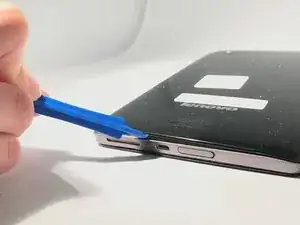

Вставьте пластиковый медиатор между чёрной задней панелью и серебристым корпусом планшета.

Используйте пластиковый медиатор, чтобы отщёлкнуть заднюю панель, проводя медиатором по внешнему краю устройства.

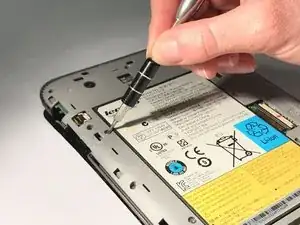

Отверткой Phillips #000 отвинтите семнадцать винтов длиной 4 мм.

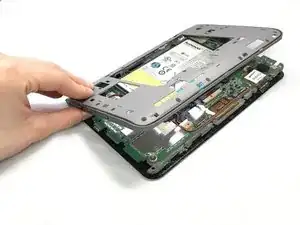

Поднимите и снимите внутреннюю крышку, чтобы получить доступ к внутренним компонентам.

Не пугайтесь, если при снятии внутренней крышки выпадут кнопка регулировки громкости и кнопка блокировки.

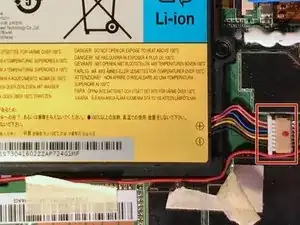

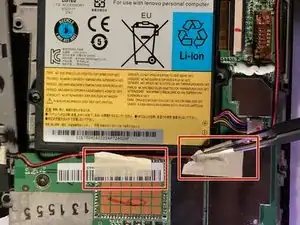

Используйте пинцет, чтобы снять ленту, покрывающую проводку батареи.

Не прокалывайте литий-ионную батарею. Повреждённые батареи могут загореться или взорваться.

Не используйте металлические инструменты для отсоединения проводов батареи — существует риск поражения электрическим током.

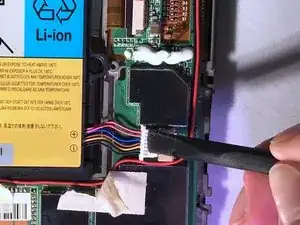

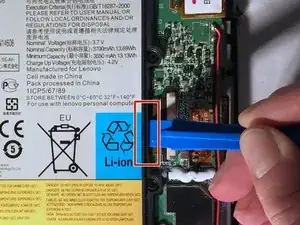

Используйте пластиковую лопатку, чтобы надавить на разъём проводки батареи и отсоединить его от устройства.

Не прокалывайте литий-ионную батарею. Повреждённые батареи могут загореться или взорваться.

Вставьте пластиковый инструмент для вскрытия между батареей и внутренними компонентами устройства.

Используйте пластиковый медиатор, чтобы извлечь батарею из её отсека.

С помощью рук снимите дигитайзер.

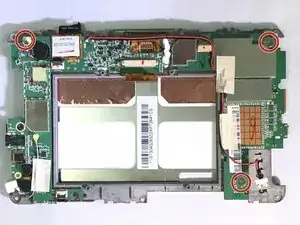

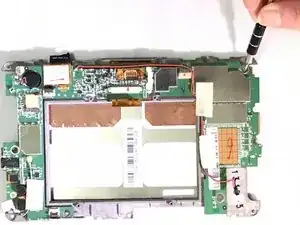

Отвинтите три винта длиной 2,0 мм и диаметром головки 5,25 мм крестовой отверткой Phillips #00.

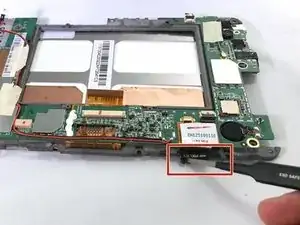

Используйте лопатку, чтобы снять пластиковую защёлку, фиксирующую разъём ленты с нулевым усилием вставки (ZIF).

Захватите ленточный кабель пинцетом и потяните кабель, чтобы отсоединить его от устройства.

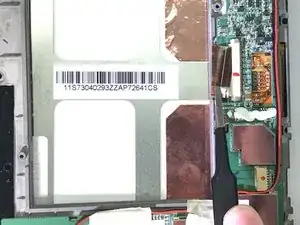

Найдите полоску чёрной электроизоляционной ленты на боковой стороне устройства.

Осторожно снимите ленту с устройства с помощью пинцета.

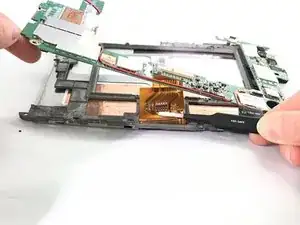

После снятия электроизоляционной ленты аккуратно приподнимите зелёную плату управления.

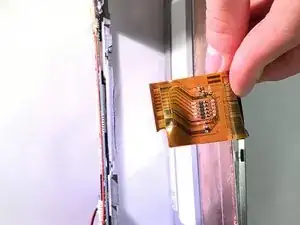

Пинцетом извлеките ленточный кабель из платы управления.

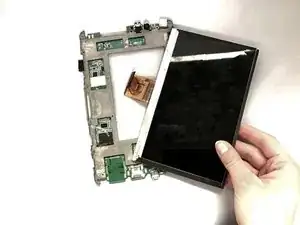

После отсоединения ленточного кабеля дисплей должен легко отделиться.

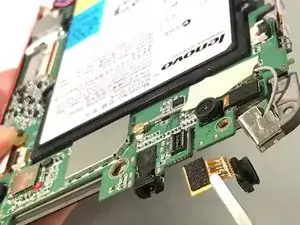

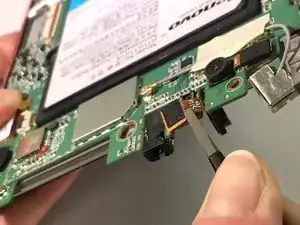

Пинцетом потяните и извлеките модуль фронтальной камеры.
