Замена модуля дисплея Lenovo IdeaTab A1000L 7"

Перед началом разборки убедитесь, что устройство выключено.

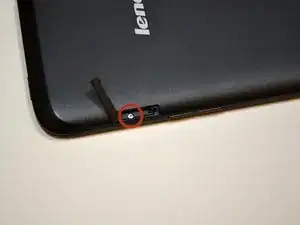

Найдите небольшую крышку с символом замка в правом верхнем углу IdeaTab, расположенную выше кнопок регулировки громкости. Аккуратно откройте её с помощью ногтя.

Используйте отвёртку Phillips #000, чтобы выкрутить 3,5-мм винт, и отложите его в сторону.

На головке винта может находиться наклейка. Если это так, снимите наклейку пинцетом и выкрутите винт.

С помощью синего пластикового инструмента для вскрытия начните аккуратно отсоединять заднюю панель от передней, начиная с разъёма зарядного устройства. Продолжайте поддевать вдоль правого края задней крышки.

Поддевайте осторожно, чтобы не повредить или не сломать пластиковую заднюю крышку.

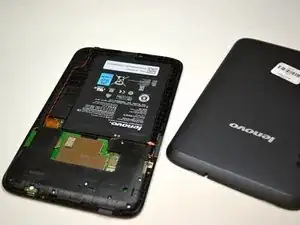

Обойдите весь корпус пластиковым инструментом, чтобы освободить оставшиеся пластиковые защёлки, и снимите заднюю крышку.

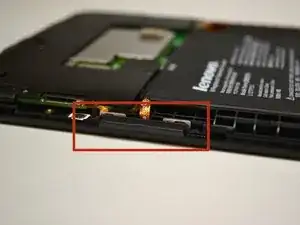

Найдите кнопку регулировки громкости на правой стороне планшета.

Сдвиньте кнопку вверх, чтобы извлечь её.

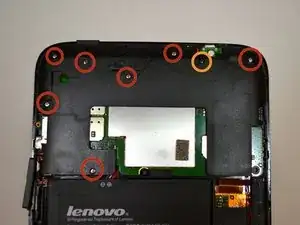

С помощью отвёртки Phillips #000 выкрутите 7 серебристых винтов M1.4 длиной 3,5 мм с задней панели.

Затем той же отвёрткой выкрутите чёрный винт M1.4 длиной 4,1 мм.

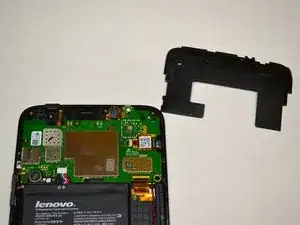

Аккуратно снимите заднюю панель с устройства.

Найдите кнопку питания в правом верхнем углу планшета.

Сдвиньте кнопку вверх, чтобы извлечь её.

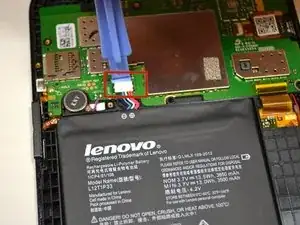

Используйте пластиковый инструмент для вскрытия, чтобы отключить провода питания от системной платы. Заведите инструмент под белую пластиковую вставку и аккуратно поднимите её вверх.

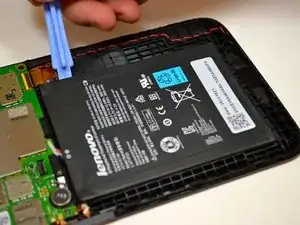

Подденьте аккумулятор со всех сторон пластиковым инструментом, чтобы ослабить его фиксацию и освободить от клея.

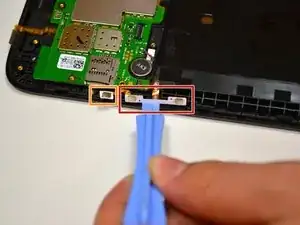

Найдите механизм кнопки регулировки громкости.

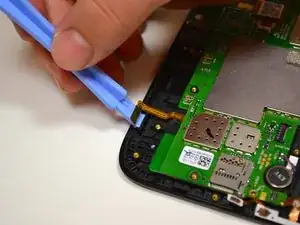

Механизм кнопки громкости представляет собой гибкую печатную плату (FPC), прикреплённую к корпусу устройства. Отделите её, поддев пинцетом или пластиковым инструментом.

Аналогичным образом удалите FPC, расположенную слева от механизма кнопки громкости.

Найдите механизм кнопки питания.

Удалите механизм кнопки питания, поддев его пинцетом или пластиковым инструментом.

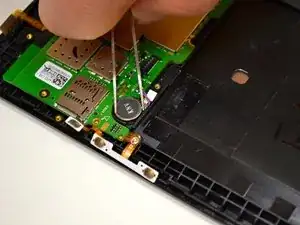

Снимите круглый вибромотор, аккуратно потянув за него пинцетом.

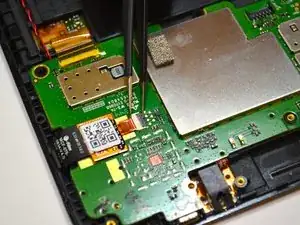

Найдите компонент с нанесённым на нём QR-кодом.

Чтобы отключить этот компонент, сначала отделите его от белого разъёма.

Чтобы отсоединить его от разъёма, используйте пинцет, чтобы аккуратно повернуть чёрную часть на 90 градусов, чтобы она была направлена вверх.

На белом разъёме может быть жёлтая майларовая наклейка. Снимите наклейку и продолжайте работу.

Когда чёрная часть будет направлена вверх, оранжевые провода можно извлекать из разъёма. С помощью пинцета вытяните оранжевые провода горизонтально из белого разъёма.

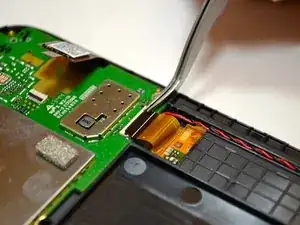

Найдите оранжевый кабель справа от отсека аккумулятора.

Чтобы отключить этот компонент, сначала отделите его от белого разъёма. С помощью пинцета подденьте чёрную часть вверх и поверните её на 90 градусов, чтобы она была направлена вверх.

На белом разъёме может быть жёлтая майларовая наклейка. Снимите наклейку и продолжайте работу.

Когда чёрная часть будет направлена вверх, оранжевые провода можно извлекать из разъёма. С помощью пинцета вытяните оранжевый провод горизонтально из белого разъёма.

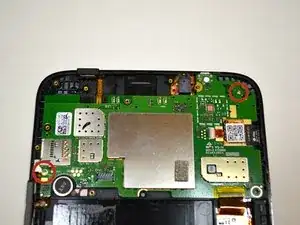

С помощью отвёртки Phillips #000 выкрутите два винта M1.4 длиной 3,5 мм с системной платы и отложите их в сторону.

Найдите аудиомодуль в правом верхнем углу устройства.

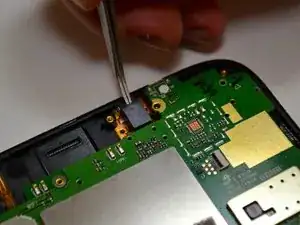

Извлеките аудиомодуль, вставив пинцет в круглое отверстие в чёрной пластиковой коробке и потянув вверх.

Найдите микрофон в нижней части устройства.

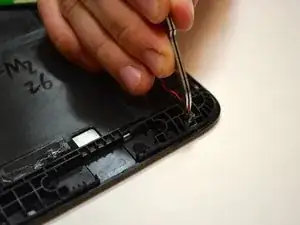

Извлеките микрофон из его гнезда, потянув пинцетом за чёрный и красный провода вместе с микрофоном.

Теперь системная плата полностью освобождена от устройства. Аккуратно поднимите её и поместите на мягкую поверхность.

Модуль дисплея теперь готов к замене.
