Замена панели ввода/вывода Lenovo IdeaTab S2109A-F

Перед началом выключите планшет. Опасно касаться внутренних компонентов при включённом устройстве.

Положите планшет экраном вниз и используйте инструмент для вскрытия, чтобы снять заднюю крышку.

С помощью инструмента приложите небольшое усилие, чтобы отщелкнуть заднюю панель.

Возьмите аккумулятор и аккуратно приподнимите вверх. Появится скрученный красный и чёрный провод.

Потяните аккумулятор осторожно, пока провод не натянется.

Аккуратно удерживайте аккумулятор одной рукой, в то время как указательный палец и большой палец другой руки захватят два провода как можно ближе к месту их соединения.

Сильным, но контролируемым движением потяните за чёрный и красный провода, но не дергайте так, чтобы повредить устройство.

Извлеките аккумулятор из устройства.

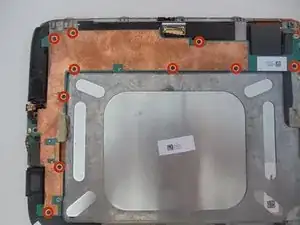

Снимите десять чёрных винтов 2 мм по краям системной платы при помощи отвёртки Phillips #00.

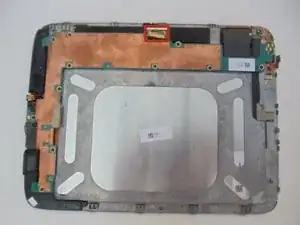

Отсоедините золотой разъём, подняв защёлку пластиковым инструментом для вскрытия.

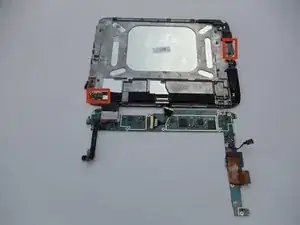

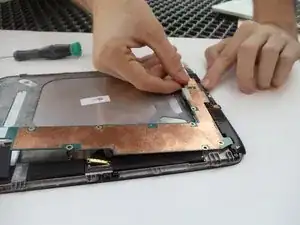

Поднимите L-образную плату вверх.

Контактные точки внизу и вверху должны отсоединиться.

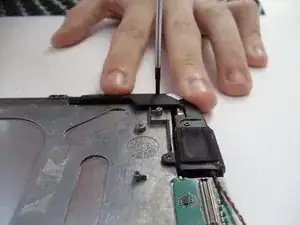

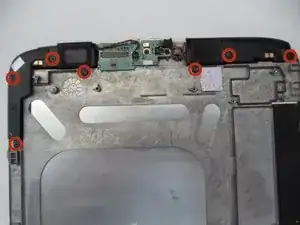

Снимите семь чёрных винтов 2 мм, крепящих динамики, с помощью отвёртки Phillips #00.

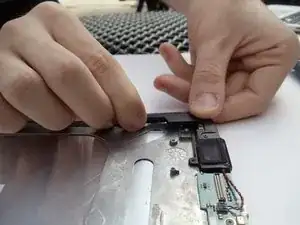

Поднимите отсоединённые динамики с посадочных мест.

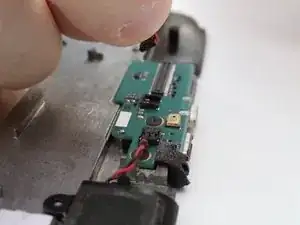

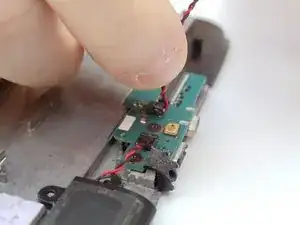

Сожмите красный и чёрный кабель указательным пальцем и большим пальцем.

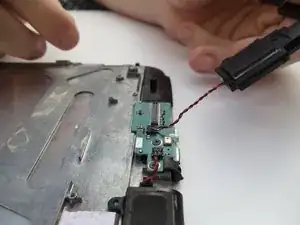

Поднимите соединитель вверх, чтобы отсоединить динамики.

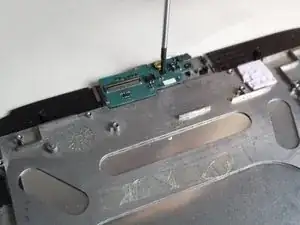

Удалите два винта 2 мм, расположенные в верхней части панели, используя отвёртку Phillips #00.

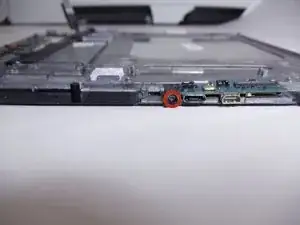

Снимите один винт 2 мм на передней части панели, используя отвёртку Torx T4.

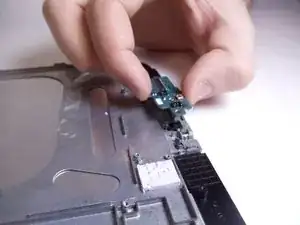

Поднимите панель ввода/вывода вверх, чтобы извлечь её из устройства.
