Замена камеры Lenovo IdeaTab S2109A-F
Это руководство поможет вам снять и заменить камеру на Lenovo IdeaTab S2109A-F. Если изображение с камеры вашего Lenovo IdeaTab S2109A-F искажено или объектив повреждён, это руководство для вас. Перед началом убедитесь, что планшет выключен и ознакомьтесь с инструкцией по замене аккумулятора. В процессе потребуется снять множество винтов. Будьте внимательны и отслеживайте их по мере выполнения шагов.
Примечание: при выполнении замены важно действовать аккуратно, чтобы не повредить планшет.
Шаг 1
Выключите планшет перед началом этого руководства. Опасно прикасаться к внутренним компонентам, пока планшет включён.
Положите планшет экраном вниз и используйте инструмент для вскрытия, чтобы снять заднюю крышку.
С помощью инструмента приложите небольшое усилие, чтобы отжать заднюю панель и снять её.
Шаг 2
Возьмите аккумулятор и осторожно поднимите вверх. Это откроет вид на скрученные красный и чёрный провода.
Осторожно потяните аккумулятор до тех пор, пока провод не станет натянутым без люфта.
Шаг 3

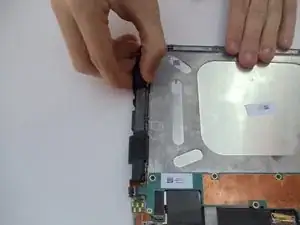

Осторожно удерживайте аккумулятор одной рукой, а другая рука большим и указательным пальцем захватите два провода у места их соединения.
Пальцами сделайте уверенный рывок чёрного и красного проводов, но не дергайте слишком сильно, чтобы не повредить планшет.
Удалите аккумулятор из устройства.
Шаг 4

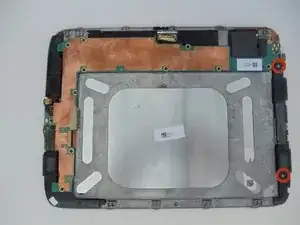

Снимите два винта длиной 4 мм с правой стороны корпуса крестовой отвёрткой Phillips #00.
Шаг 5
Найдите длинную L-образную системную плату.
По большей части её длины проходит медное покрытие.
Снимите десять винтов длиной 2 мм, фиксирующих системную плату, крестовой отвёрткой Phillips #00.
Шаг 6
Переверните центральный защёлкивающий фиксатор большим инструментом для вскрытия, чтобы открыть золотой коннектор.
Осторожно выньте золотой коннектор, используя защёлку.
Шаг 7

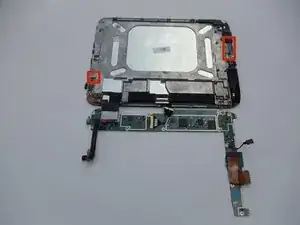

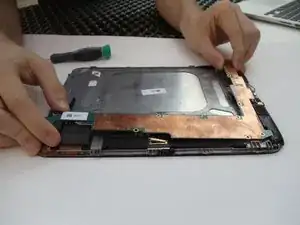

Поднимите L-образную плату вверх, чтобы отключить два коннектора в верхней и нижней частях платы.
Шаг 8

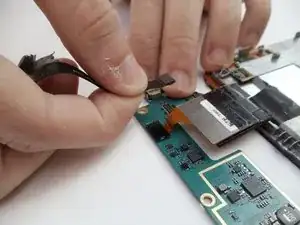

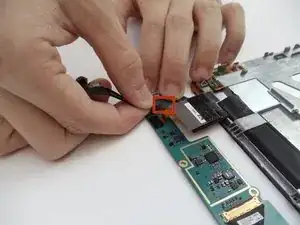

Возьмите соединение камеры большим и указательным пальцем.
Отключите камеру, аккуратно потянув за этот провод.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
