Замена системной платы Lenovo IdeaTab A1000L

Перед началом работы убедитесь, что Вы находитесь в обстановке без статического электричества, и подготовьте ровную поверхность с достаточным рабочим пространством. Также убедитесь, что у Вас есть все необходимые инструменты, чтобы не повредить детали при замене компонентов устройства.

Шаг 1

Перед разборкой устройства обязательно выключите его.

Найдите небольшую защёлку с обозначением значка замка в верхнем правом углу IdeaTab, расположенную выше кнопок регулировки громкости. Аккуратно освободите защёлку при помощи ногтя.

Используйте отвёртку Phillips #000 и выкрутите винт длиной 3,5 мм. Отложите его в сторону.

Пользуясь синей пластиковой лопаткой, начните осторожно отсоединять заднюю панель от передней, двигаясь от места расположения винта.

Шаг 2

Найдите чёрную заднюю пластину, расположенную над аккумулятором.

С помощью отвёртки Phillips #000 выкрутите 7 серебристых винтов длиной 3,5 мм с задней пластины.

Затем той же отвёрткой выкрутите чёрный винт длиной 4,1 мм.

Аккуратно снимите заднюю пластину с устройства.

Шаг 3

Используйте пластиковую лопатку, чтобы отключить провода аккумулятора от системной платы. Подденьте лопаткой белую пластиковую колодку и аккуратно поднимите её вверх.

Снова используйте пластиковую лопатку, чтобы аккуратно поддеть и поднять аккумулятор со всех сторон, отсоединяя его от клеевого слоя.

Аккуратно отложите аккумулятор в сторону.

Шаг 4

Найдите кнопку регулировки громкости на правой стороне планшета.

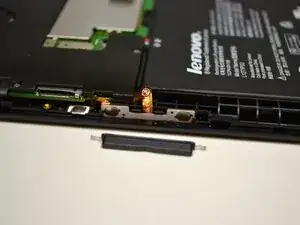

Сдвиньте кнопку вверх, чтобы извлечь её.

В левом верхнем углу устройства расположена кнопка питания, похожая на кнопку громкости. Удалите её, сдвинув вверх.

Шаг 5

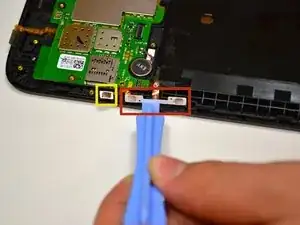

Найдите механизм кнопки громкости, или гибкую печатную плату (FPC).

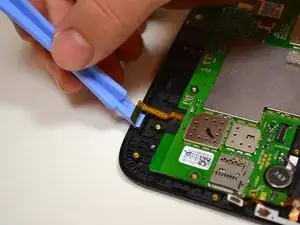

Гибкая печатная плата приклеена к корпусу устройства. Удалите её, поддев пинцетом или пластиковой лопаткой.

Удалите гибкую печатную плату, расположенную слева от платы кнопки громкости.

Шаг 6

Найдите гибкую печатную плату кнопки питания.

Снимите плату кнопки питания, поддев её пинцетом или пластиковой лопаткой.

Шаг 7

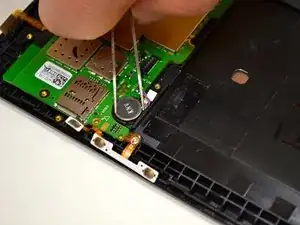

Снимите круглый вибромотор, аккуратно потянув за него вверх и поддев его пинцетом.

Шаг 8

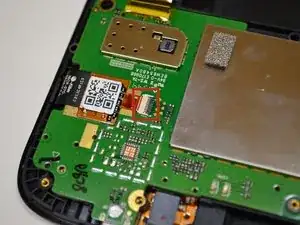

Найдите компонент с нанесённым QR-кодом.

Чтобы отключить этот компонент, сначала необходимо отсоединить его от белого разъёма.

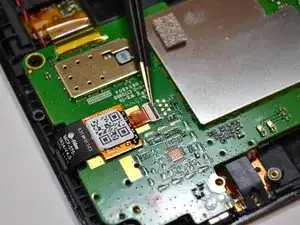

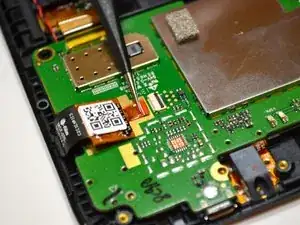

Чтобы отсоединить компонент, аккуратно поднимите чёрную защёлку пинцетом, повернув её на 90 градусов.

На белом разъёме может находиться жёлтая полиэфирная плёнка. Снимите её и продолжайте работу.

После того как чёрная защёлка окажется в вертикальном положении, можно извлекать оранжевые провода из разъёма. Используя пинцет, потяните оранжевые провода горизонтально из белого разъёма.

Шаг 9

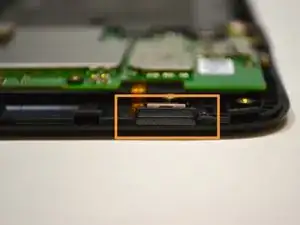

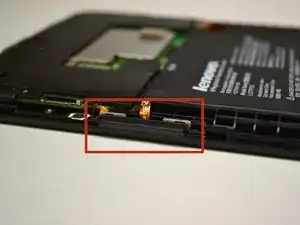

Найдите оранжевый кабель, расположенный справа от отсека аккумулятора.

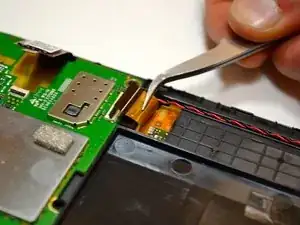

Чтобы отсоединить его от разъёма, аккуратно поверните чёрную защёлку на разъёме на 90 градусов вверх с помощью пинцета.

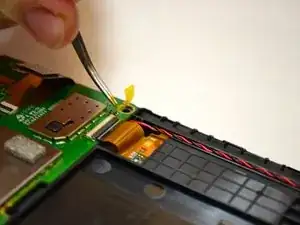

На белом разъёме может находиться жёлтая полиэфирная плёнка. Снимите её и продолжайте работу.

После того как чёрная защёлка будет направлена вверх, оранжевые провода можно извлекать из разъёма. Потяните оранжевый провод горизонтально из белого разъёма с помощью пинцета.

Шаг 10

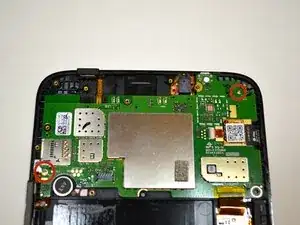

Используя отвёртку Phillips #000, выкрутите два винта M1.4 длиной 3,5 мм с системной платы и отложите их в сторону.

Шаг 11

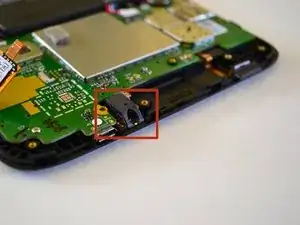

Найдите аудиоузел в правом верхнем углу устройства.

Извлеките аудиоузел, вставив пинцет в круглое отверстие в чёрной пластиковой коробке и потянув вверх.

Шаг 12

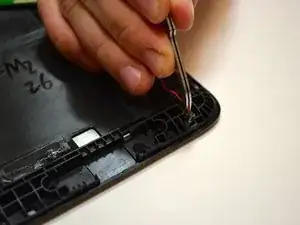

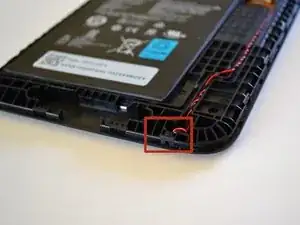

Найдите микрофон в нижней части устройства.

Извлеките микрофон из посадочного места, потянув вверх за чёрный и красный провода вместе с микрофоном, используя пинцет.

Шаг 13

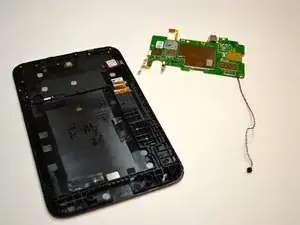

Теперь системная плата полностью освобождена от устройства. Аккуратно поднимите её и положите на мягкую поверхность.

Заключение

Чтобы собрать устройство, выполните все действия в обратном порядке.
