Замена материнской платы Lenovo Ideatab S6000

Снимите защитные сетки динамиков, поддевая их пластиковым инструментом для вскрытия. Возможно, сначала потребуется поддеть их пинцетом или канцелярским ножом.

Эти сетки закреплены на клее, который трудно удалить. Пожалуйста, не торопитесь и выполните этот шаг аккуратно.

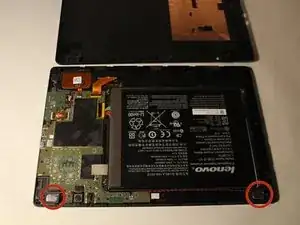

Удалите винты из обоих мест, которые были закрыты.

НЕ ИСПОЛЬЗУЙТЕ МЕТАЛЛИЧЕСКИЙ ИНСТРУМЕНТ ДЛЯ ЭТОГО.

Обойдите корпус по периметру, отщелкивая экран от задней панели с помощью лопатки.

При каждом отсоединении фиксатора будет слышен щелчок.

Двигайтесь медленно по всей окружности устройства при отщёлкивании задней панели.

Снимите пластиковую накладку, закрывающую кабель батареи.

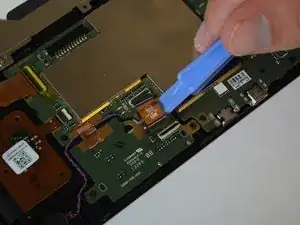

Используя пластиковый инструмент для вскрытия или пальцы, аккуратно потяните за обе стороны разъёма, чтобы освободить его.

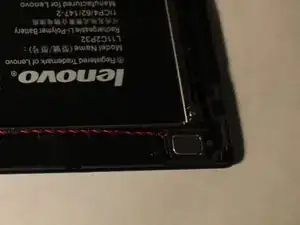

Снимите батарею, схватившись за показанную язычок и потянув вверх.

Батарея приклеена к корпусу. Потяните батарею за язычок — она поднимется с некоторым усилием.

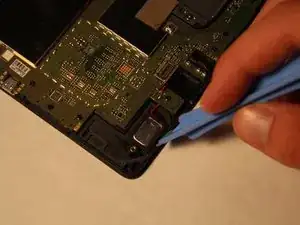

Динамики приклеены к планшету и требуют значительного поддевания для удаления.

Убедитесь, что вы поддевали под динамики полностью при их отсоединении.

Этот шаг не обязателен, если вы не заменяете динамики.

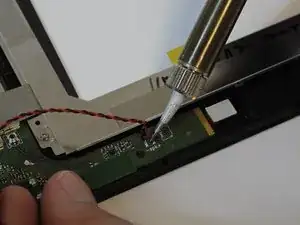

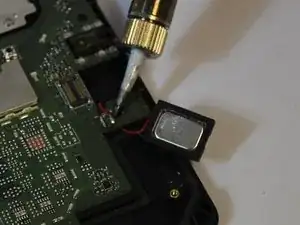

Чтобы снять провода, распаяйте точки пайки, соединяющие провода с платой, и аккуратно потяните провода.

Запомните расположение красного и чёрного проводов.

Подключите новые динамики, припаяв провода к плате.

Подденьте вибромотор лопаткой, чтобы приподнять его.

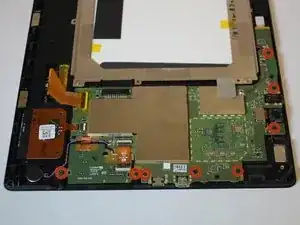

Удалите винты длиной 3.16 мм, выделенные красным.

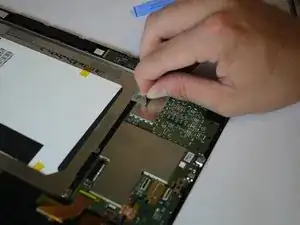

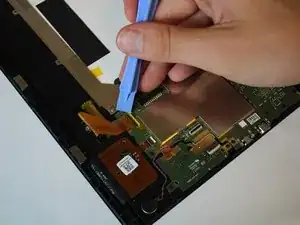

Выведите ленточные кабели, поддевая и вытягивая их вверх с помощью пластикового инструмента для вскрытия.

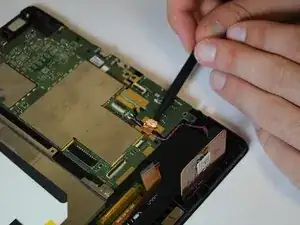

Поднимите чёрную защёлку вверх, чтобы разблокировать кабели, используя пластиковый инструмент для вскрытия.

Снимите кусок ленты, потянув его вверх вручную.

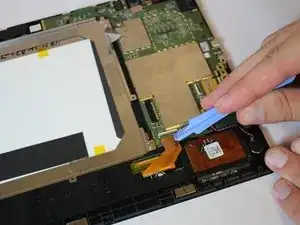

Снимите ленту, потянув её вверх с помощью пластикового инструмента для вскрытия.

В отличие от других мелких разъёмов, этот не откидывается. Чтобы освободить его, необходимо потянуть кабель разъёма.

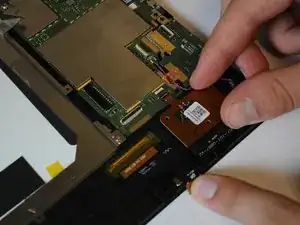

Поднимите язычок, потянув его вверх вручную.

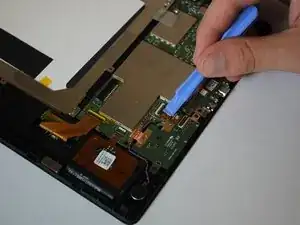

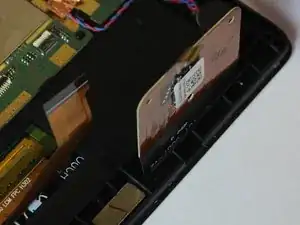

Поднимите подключенные к язычку кабели с помощью лопатки.

Снимите материнскую плату планшета, поднимая её руками.
