Замена системной платы Lenovo IdeaTab S2109A-F

Перед началом работы выключите планшет. Опасно прикасаться к внутренним компонентам, пока планшет включен.

Уложите планшет экраном вниз и используйте инструмент для открытия, чтобы снять заднюю крышку.

С помощью инструмента приложите легкое давление на планшет, чтобы приподнять заднюю панель.

Возьмите аккумулятор и аккуратно поднимите его вверх. Это покажет красный и черный плющеный провод.

Потяните аккумулятор, пока шнур не натянется.

Осторожно держите аккумулятор в одной руке, а указательный палец и большой палец другой руки держите за два провода, ближайшие к точке их подключения.

Используя пальцы, аккуратно потяните за черные и красные провода, но не тяните так сильно, чтобы повредить планшет.

Удалите аккумулятор из устройства.

Найдите длинную системную плату в форме буквы L; медная фольга проходит по большей части её длины.

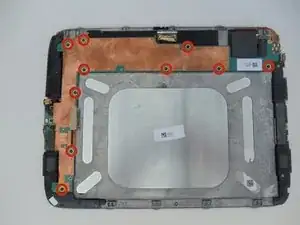

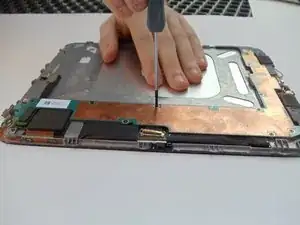

Удалите 10 черных винтов PH00 длиной 2 мм, расположенных по краям системной платы, с помощью отвертки PH00.

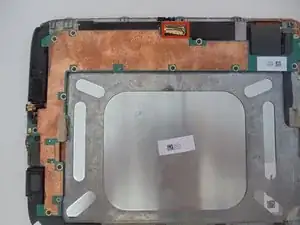

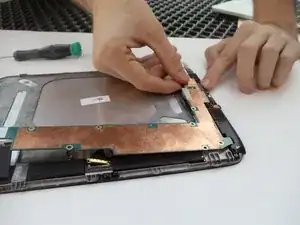

Сначала отсоедините золотой разъем, подняв защелку и вытянув его, используя защелку для подтягивания.

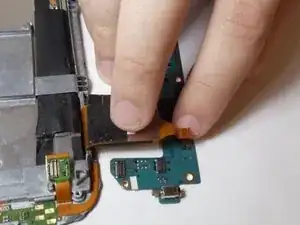

При подъеме платы вы заметите еще два соединения, одно рядом с переключателем питания и одно на панели I/O.

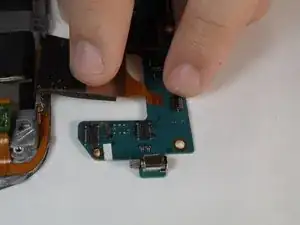

Удалите каждое из них с минимальным усилием на подъем, переворачивая плату.

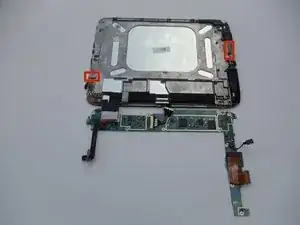

Для отсоединения системной платы есть одно последнее соединение.

Поднимите заднюю защелку на этом соединении

Перевод руководства с ifixit.com
