Замена камеры VTech InnoTab 2

Нажмите слегка и переместите кнопку над отсеком для батарей вправо, чтобы открыть его.

Снимите крышку отсека для батарей, сдвинув её от центра устройства.

Для работы данное устройство требует 4 батарейки типа AA без адаптера переменного тока.

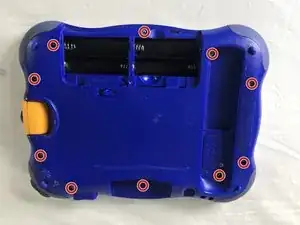

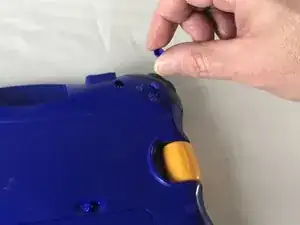

Удалите все девять пластиковых заглушек с задней стороны устройства с помощью пластикового инструмента для открытия.

Эти крышки сделаны из жесткого пластика, поэтому их может быть трудно удалить.

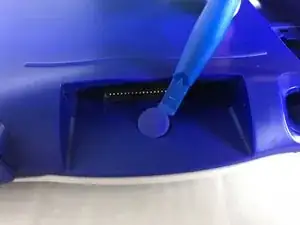

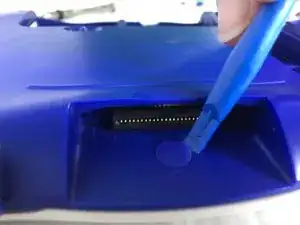

Снимите жесткую резиновую вкладку, расположенную рядом со слотом для картриджа, с помощью пластикового инструмента для открытия.

Будьте осторожны, чтобы не прикладывать чрезмерную силу.

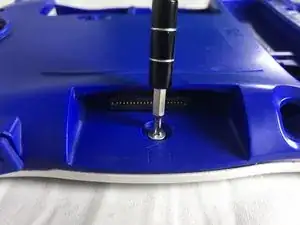

После снятия резиновой вкладки открутите единственный винт на 7 мм с помощью отвертки J0.

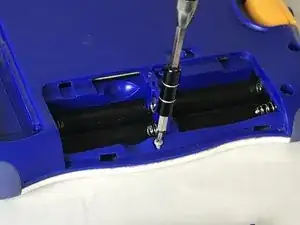

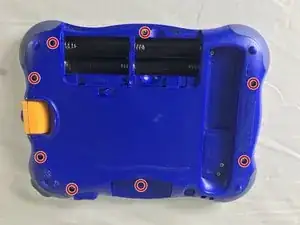

Снимите все десять винтов на 7 мм с задней панели устройства с помощью отвертки с битой JO.

Не прикладывайте излишнюю силу при снятии винтов, чтобы не повредить пластиковый корпус.

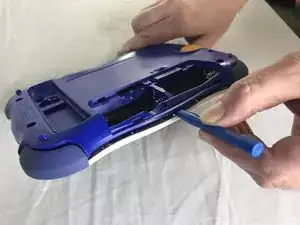

Используя пластиковый инструмент для открытия, отделите заднюю панель от передней части.

Не прикладывайте излишнюю силу. Если задняя панель не отделяется легко, еще раз проверьте, что все винты были удалены.

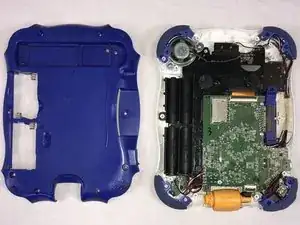

После удаления задней панели вы сможете увидеть материнскую плату и другие компоненты устройства.

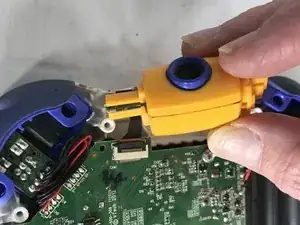

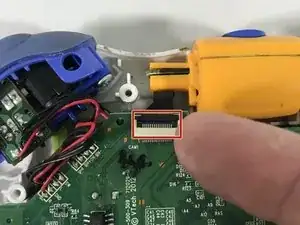

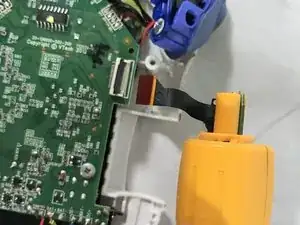

Кончиком пальца аккуратно потяните за
