Замена левой антенны iPad 6 Wi‑Fi

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он опирался ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и плотно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно прогревается, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Полные инструкции по использованию фена смотрите в этом руководстве.

Вставьте медиатор под дигитайзер, когда Anti‑Clamp создаёт достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените дополнительное тепло к области и поверните ручку по часовой стрелке ещё на полоборота.

Не крутите более чем на полоборота за раз и ждите одну минуту между поворотами. Пусть Anti‑Clamp и время выполнят работу за вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё остальное не помогает, можно приклеить присоску цианакрилатом к разбитому экрану.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Сдвиньте медиатор в направлении нижнего левого угла устройства, чтобы разъединить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто извлеките его. ЖК‑экран не должен повреждаться, но вы рискуете оставить трудноудаляемые следы клея.

Если медиатор застрял в клее, «прокатывайте» медиатор вдоль боковой стороны iPad, чтобы продолжить разделение клея.

Сдвиньте первый медиатор в направлении верхнего левого угла устройства, чтобы разъединить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы разъединить клей.

Сдвиньте медиатор вдоль верхней кромки устройства, останавливаясь непосредственно перед фронтальной камерой.

Избегайте проведения медиатором по фронтальной камере, так как вы можете повредить объектив. Последующие шаги покажут, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только наконечник.

Просуньте медиатор над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся заново.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор для открывания и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на полпути от нижнего края iPad. Остановитесь, когда дойдёте до трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор в нижнем левом углу к самому углу, чтобы отделить клей.

Не проворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем крае iPad.

Сдвиньте медиатор по антенне, останавливаясь сразу перед кнопкой «Домой».

Сдвигайте медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките медиатор и вставьте его заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в созданный зазор.

Просуньте медиатор под кнопку «Домой» и направьте его к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только наконечник.

Вставляйте медиатор не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките медиатор и вставьте его заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и снова разогреть.

Поверните два медиатора, расположенные в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя последние участки клея.

Если ощущается значительное сопротивление, снова разогрейте края и пройдитесь по ним медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте медиатор между двумя шлейфами дисплея, чтобы отделить последние участки клея.

Когда весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы его повторно используете — изопропиловым спиртом. Замените клей нашими липкими лентами или предварительно вырезанными клеевыми полосками.

Будьте внимательны к шлейфам дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Удалите любую ленту, закрывающую винты ЖК-экрана.

Снимите четыре винта Phillips #00 длиной 4,3 мм, фиксирующие ЖК-дисплей.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только с конца, где находится фронтальная камера.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его посадочном месте лишь настолько, чтобы можно было захватить его пальцами. Вокруг отверстий под винты может быть клей, который потребуется разрезать ножом.

Переверните ЖК-дисплей iPad как страницу в книге, поднимая возле камеры и переворачивая через конец задней крышки с кнопкой «Домой».

Будьте осторожны и следите за кабелями ЖК-дисплея при перевороте экрана.

Положите ЖК-дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Уложите ЖК-дисплей на мягкую, чистую, не оставляющую ворса поверхность.

На этих фотографиях показан вид разъёма батареи под платой логики. Используйте эти снимки в качестве ориентира при безопасном отключении батареи.

Обратите внимание, что у разъёма батареи на плате логики имеются консольные контакты, давящие на контактные площадки батареи. Поскольку и плата логики, и батарея приклеены, потребуется вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Снимите один винт Phillips #000 длиной 2,3 мм, фиксирующий разъём батареи на плате логики.

Чтобы снизить риск короткого замыкания, вы можете использовать изолятор батареи, чтобы отключить питание.

Вставьте блокиратор батареи под разъём батареи на плате логики под углом 35 градусов.

Не продвигайте блокиратор батареи под разъём с чрезмерной силой. Если блокиратор трудно подвести под плату логики, можно попробовать использовать игральную карту для отключения батареи.

Блокиратор батареи или игральная карта должны легко скользить под плату логики без препятствий. После вставки он должен располагаться под углом примерно 15 градусов.

Оставьте блокиратор батареи на месте на время работы.

Снимите три винта Phillips #000 длиной 1,4 мм с крепления кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть крепление кабеля дисплея и поднять его вертикально от платы логики.

Разъём кабеля дисплея приклеен к нижней стороне крепления, поэтому не засовывайте лопатки слишком глубоко под крепление — вы можете повредить разъём.

Снимите ЖК-дисплей.

Снимите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы отогнуть защёлку ZIF-разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно отщелкнуть два разъёма кабелей дигитайзера, подняв их прямо вверх из гнёзд.

Чтобы не повредить iPad, поддёгвайте только сами разъёмы, а не гнёзда на плате логики.

При сборке убедитесь, что эти разъёмы полностью посадлены в гнёзда, иначе возможны проблемы с отображением.

Осторожно отлейте шлейф кнопки «Домой» от клея, прикрепляющего его к задней крышке.

Снимите лицевую панель в сборе.

Если после установки нового дисплея возникают «призрачные» касания, это можно исправить, добавив слой очень тонкой изоляционной ленты, такой как каптон (полиимидная) лента, в отмеченные зоны на обратной стороне панели. Панели iFixit уже имеют необходимую изоляцию и не требуют дополнительной ленты.

При отсутствии надлежащей изоляции эти зоны дигитайзера могут замыкать на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых пыльных уплотнителей, используемых во многих iPad.

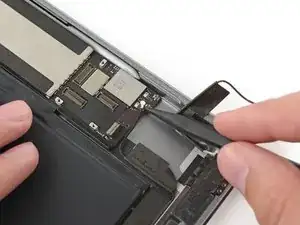

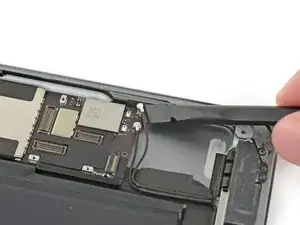

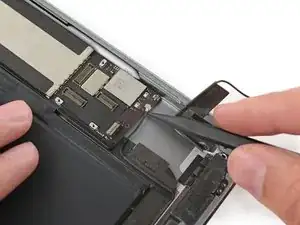

Подденьте лопаткой правый антенный кабель рядом с краем iPad и поднимите вверх, чтобы отсоединить антенный разъём.

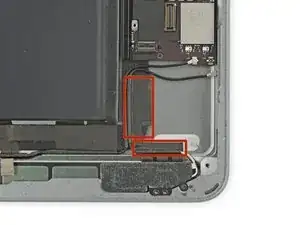

Два крупных куска ленты обёрнуты вокруг правого антенного кабеля, частично закрывая ленту левого антенного кабеля.

Отклейте ленту от задней крышки.

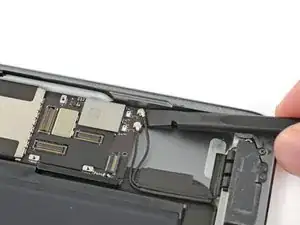

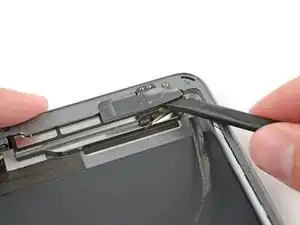

Вставьте лопатку под левый антенный кабель — разъём, расположенный дальше от края iPad. Поднимите вверх, чтобы отсоединить антенный разъём.

Вокруг левого антенного кабеля обернуто шесть кусочков ленты, фиксирующих его к заднему корпусу.

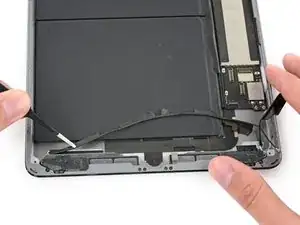

Используйте пинцет, чтобы аккуратно оторвать каждый кусочек ленты, освобождая антенный кабель по мере продвижения.

На антенный кабель зажата скоба, приклеенная к корпусу динамика. Клей необходимо разрезать, чтобы извлечь антенну.

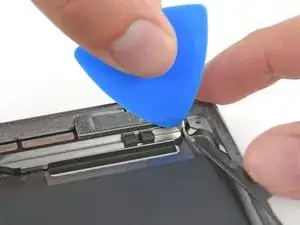

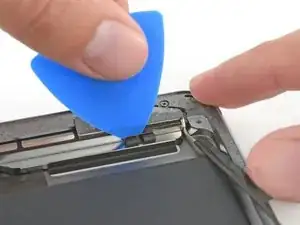

Осторожно вставьте медиатор между корпусом динамика и скобой антенного кабеля.

Сдвиньте медиатор вправо, чтобы разрезать клей.

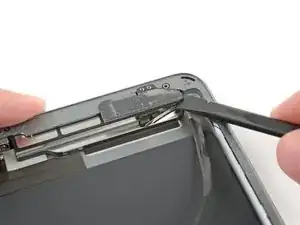

Оттолкните скобу от динамика, чтобы освободить её от ленты под ней.

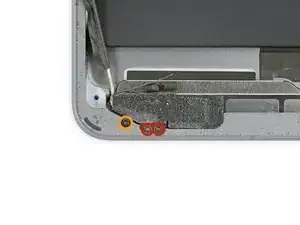

Удалите следующие винты Phillips #000:

Два винта 1,4 мм

Один винт 2,3 мм

Вставьте плоский конец лопатки между антенной и сборкой динамика.

Сдвиньте лопатку в сторону выреза под кнопку «Домой», чтобы разрезать пенное клейкое соединение, фиксирующее антенну.

Снимите левую антенну с iPad.
