Замена материнской платы Trio Stealth Pro 9.7"
Если у Вас возникают проблемы с Trio Stealth Pro 9.7" и требуется замена материнской платы, будь то из-за неисправности или устаревания, Вы можете использовать это руководство для выполнения замены.
Материнская плата — важнейший компонент любого компьютера. Она отвечает за множество функций, включая распределение питания от блока питания и обеспечение связи между различными аппаратными компонентами.
Признаками неисправной материнской платы могут быть отказ загрузки, случайные выключения или зависания, перегрев, посторонние шумы и запах гари.
Убедитесь, что устройство полностью выключено перед началом ремонта. При установке новой материнской платы может понадобиться припаять обрезанные провода.
Шаг 1

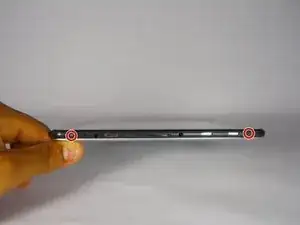

Удалите 2 чёрных винта Phillips длиной 4 см по обеим сторонам внизу устройства.
Шаг 2

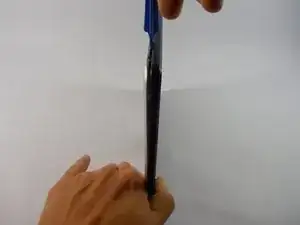

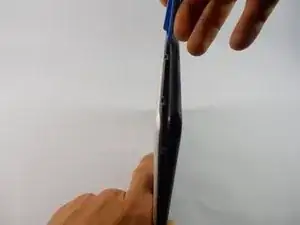

Используйте пластиковые лопатки для вскрытия и лопатку (spudger) по периметру серебристой металлической задней панели устройства, чтобы отжать и снять её.
Шаг 3
Отсоедините шлейф камеры

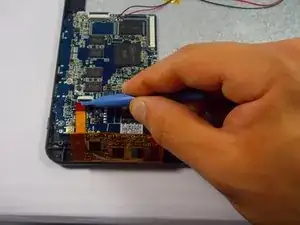

Используйте пластиковую лопатку, чтобы приподнять чёрную защёлку, в которой закреплены шлейфы на материнской плате.
Затем аккуратно извлеките шлейф пинцетом.
Шаг 4

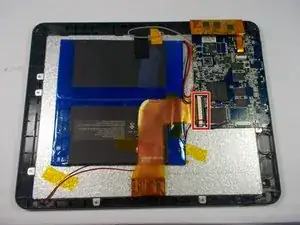

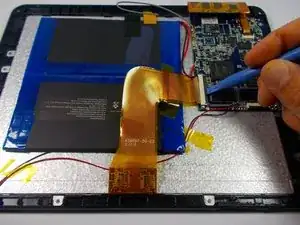

Отсоедините крупный оранжевый шлейф.
Используйте пластиковую лопатку, чтобы приподнять чёрную защёлку, в которой закреплены шлейфы на материнской плате.
Затем аккуратно извлеките шлейф пинцетом.
Шаг 5

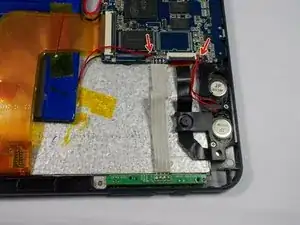

Снимите клипсу шлейфа в верхнем левом участке материнской платы.

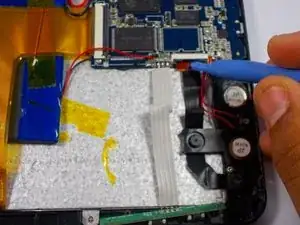

Используйте пластиковую лопатку, чтобы приподнять чёрную защёлку, в которой закреплены шлейфы на материнской плате. аккуратно извлеките шлейф пинцетом.
Затем аккуратно извлеките шлейф пинцетом.
Шаг 6

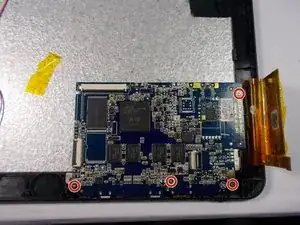

Удалите 4 серебристых винта Phillips длиной 4 см, удерживающих материнскую плату.
Шаг 7

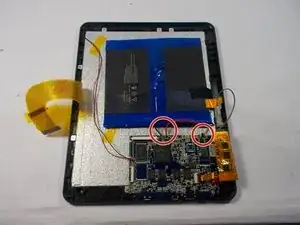

Перережьте красный, чёрный и серый провода, подключённые внизу материнской платы к аккумулятору.
Шаг 8
Перережьте три красных и три чёрных провода, подключённых к правой стороне материнской платы.
Шаг 9

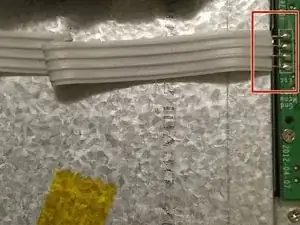

Перережьте четырёхпроводный кабель, подключённый к правой стороне материнской платы.

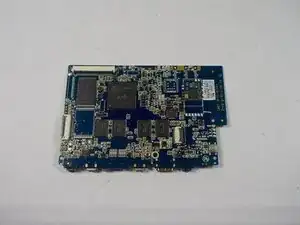

Снимите материнскую плату.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
