Замена экрана ProScan PLT7050

Убедитесь, что устройство отключено от питания и выключено перед началом работ.

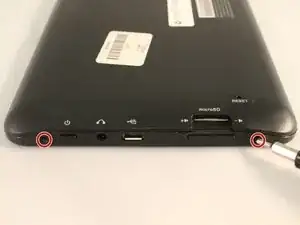

Снимите 2 винта с крестообразной головкой, 4,3 мм, с нижней стороны планшета с помощью отвертки PH00.

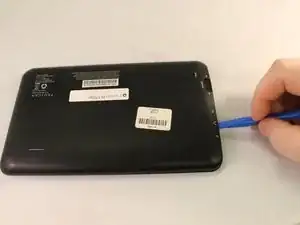

Используйте пластиковые инструменты для вскрытия, чтобы поддеть заднюю крышку планшета.

Возможно, потребуется перемещать инструмент вдоль боков устройства, чтобы крышка открылась. Вы можете услышать щелчки — это нормально.

Полезно начинать у слота для microSD.

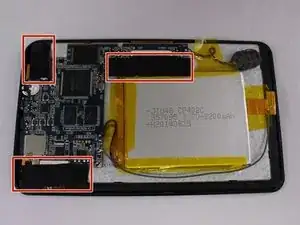

Снимите 3 чёрные полоски ленты с устройства.

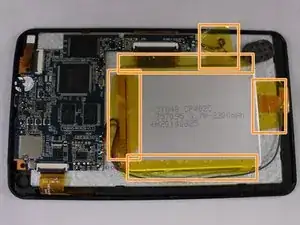

Снимите 5 жёлтых полосок ленты с устройства.

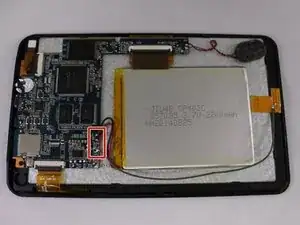

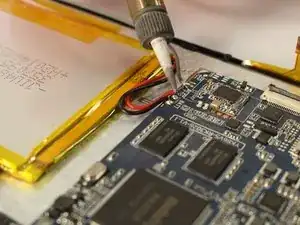

Используйте паяльный инструмент, чтобы отпаять 3 провода от материнской платы к батарее (чёрный, красный, серый).

Паяльный инструмент нагревается.

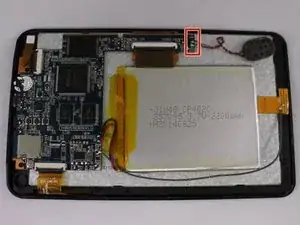

Отпаяйте провода динамика от материнской платы с помощью паяльного инструмента.

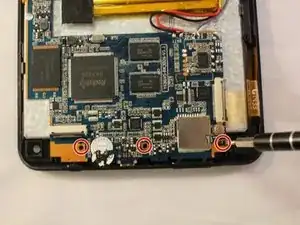

Снимите 3 винта с крестообразной головкой, 4,3 мм, с нижней стороны планшета с помощью отвертки PH00.

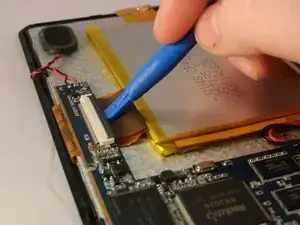

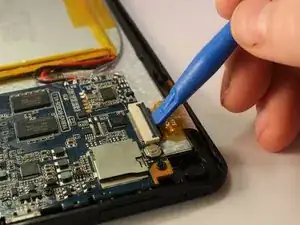

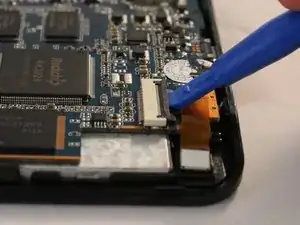

Используйте пластиковый инструмент для вскрытия, чтобы открыть все 3 защёлки ZIF, подключённые к материнской плате.

Извлеките каждую гибкий шлейф из разъёма ZIF.

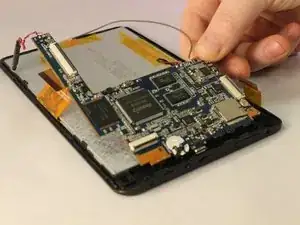

Поднимите материнскую плату, аккуратно выводя порты из корпуса.

Вам понадобятся два пластиковых инструмента для вскрытия.

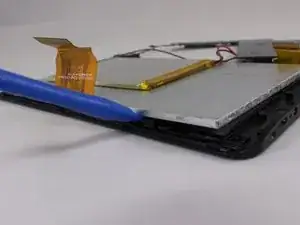

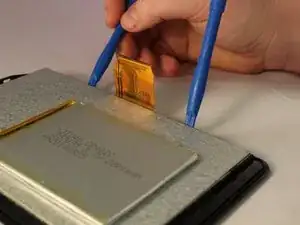

Установите один пластиковый инструмент рядом с одной из чёрных защёлок на стороне серебристого экрана.

Вторым пластиковым инструментом отодвиньте чёрную защёлку рядом с той, с которой вы работали. Подсуньте второй инструмент под экран.

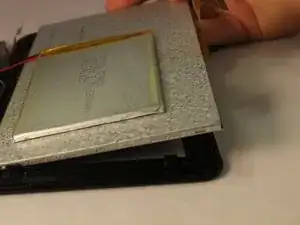

Пошатывая, извлеките экран из корпуса.
