Замена материнской платы ProScan PLT7223G
Если устройство не работает и другие методы устранения неполадок не помогли, или вышел из строя компонент материнской платы, используйте это руководство, чтобы заменить материнскую плату и восстановить работоспособность устройства.
Шаг 1
Отвинтите оба винта 4 мм на верхней части планшета отверткой PH00.
Шаг 2

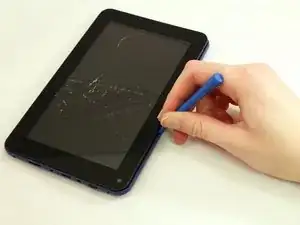

Используйте синюю монтажную лопатку, чтобы раскрыть корпус планшета.
Шаг 3

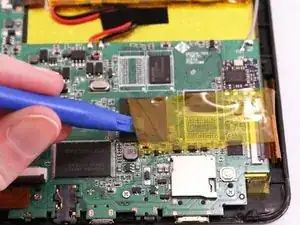

Снимите всю жёлтую клейкую ленту с материнской платы.
Шаг 4

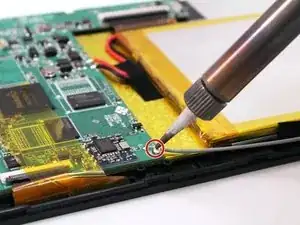

Припойным инструментом отсоедините от материнской платы провода динамика, провода батареи и серый провод.
Тщательно запомните расположение каждого провода, чтобы при обратной сборке подключить их в правильном порядке.
Шаг 5

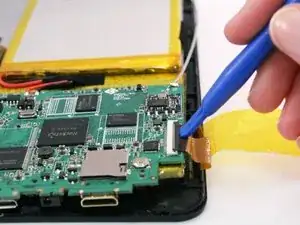

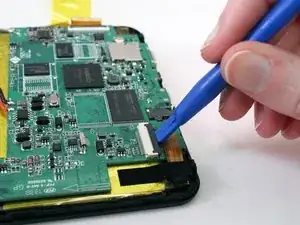

Поднимите все три разъёма ZIF, чтобы отсоединить ленточный кабель.
Шаг 6

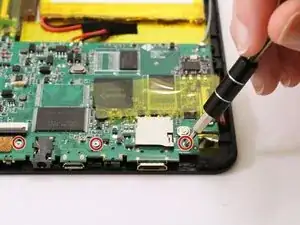

Отверткой PH00 отвинтите три винта 4 мм, крепящие материнскую плату.
Шаг 7

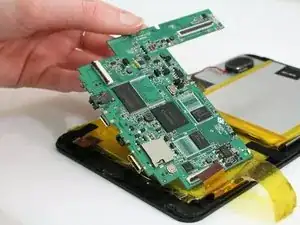

Снимите материнскую плату с устройства.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
