Замена материнской платы ProntoTec Axius

Убедитесь, что устройство полностью выключено перед началом разборки, чтобы избежать риска поражения электрическим током.

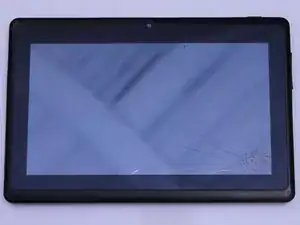

Положите планшет экраном вверх на ровную поверхность.

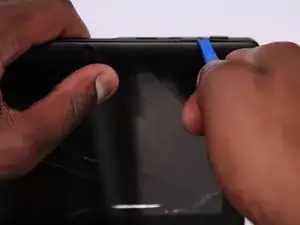

Начиная рядом с разъёмом для наушников, вставьте плоский конец лопатки между экраном и задней крышкой.

Подденьте заднюю крышку у каждого крепёжного места по периметру устройства, чтобы освободить защёлки, фиксирующие половины корпуса друг с другом.

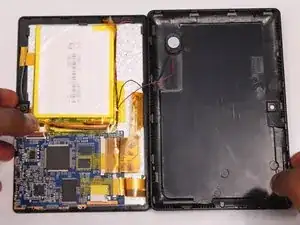

Осторожно снимите заднюю крышку устройства и положите её на ровную поверхность, как показано на фото.

Следите, чтобы не перерезать провода (красный и чёрный), подключённые к динамику, расположенном в задней крышке.

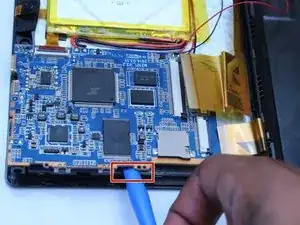

Снимите только ту жёлтую ленту, которая касается материнской платы.

Будьте осторожны, чтобы не перерезать и не повредить провода (красный и чёрный), которые соединяют аккумулятор с материнской платой.

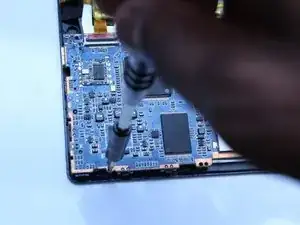

Используйте крестовую отвёртку (PH00), чтобы выкрутить два винта, которые крепят материнскую плату к корпусу устройства.

Будьте осторожны, чтобы не перерезать и не повредить провода (красный и чёрный), соединяющие материнскую плату с аккумулятором.

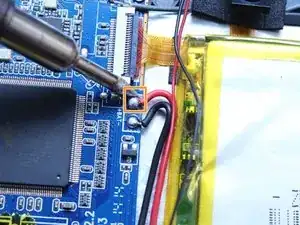

При помощи паяльника отпаяйте контактные точки динамика, аккумулятора и экрана на материнской плате.

Если у вас мало опыта в пайке, ознакомьтесь с полезным руководством по пайке и выпаиванию соединений.

Используйте плоскогубцы, чтобы вытащить провод с платы.

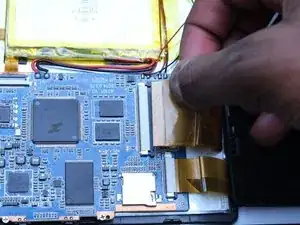

С помощью лопатки отсоедините ленточный кабель, соединяющий камеру с материнской платой.

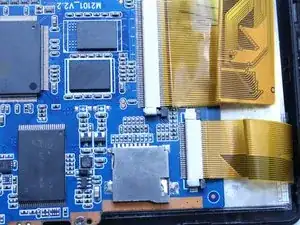

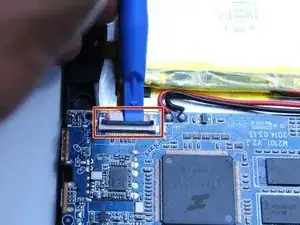

С помощью лопатки нажмите чёрные защёлки в направлении ленточного кабеля, чтобы разблокировать ленточные кабели, соединяющие экран с материнской платой.

Осторожно потяните и снимите ленточные кабели с материнской платы.

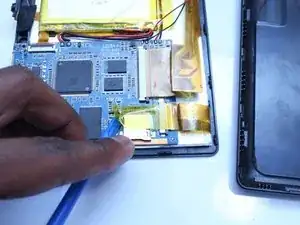

Плоской стороной лопатки приподнимите материнскую плату, чтобы отсоединить её от экрана.
