Замена экрана ProntoTec Axius
Ручные устройства, такие как этот планшет, очень часто роняют. Даже падение с небольшой высоты может привести к растрескиванию или повреждению экрана. В этом руководстве показано, как удалить другие компоненты внутри устройства, чтобы получить доступ к экрану для его снятия и замены.
Шаг 1
Убедитесь, что устройство полностью выключено перед началом разборки, чтобы избежать риска поражения электричеством.
Разместите планшет лицевой стороной вверх на ровном столе
Шаг 2

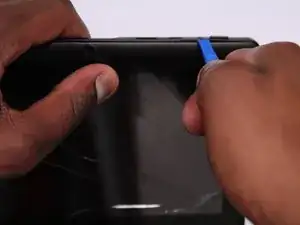

Начиная рядом с разъемом для наушников, вставьте плоский конец лопатки между экраном и задней крышкой.
Отогните заднюю крышку от экрана по периметру устройства, отпуская защелки, фиксирующие половинки корпуса друг с другом.
Шаг 3

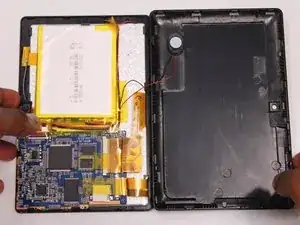

Осторожно снимите заднюю крышку устройства и положите её на ровную поверхность, как показано на фото.
Не перережьте провода (красный и черный), подключенные к динамику, который находится в задней крышке.
Шаг 4

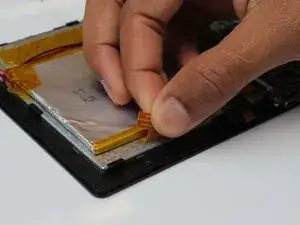

Снимите весь желтый скотч с устройства с помощью лопатки.
Будьте осторожны, чтобы не повредить провода, находящиеся под лентами.
Шаг 5

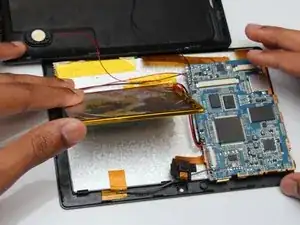

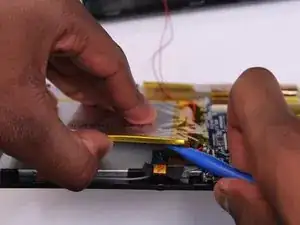

Используйте плоский конец лопатки, чтобы аккуратно отподдеть аккумулятор от задней стороны экрана.
Шаг 6

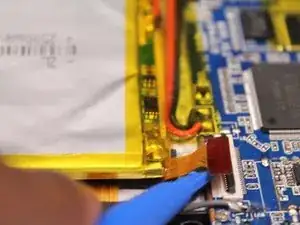

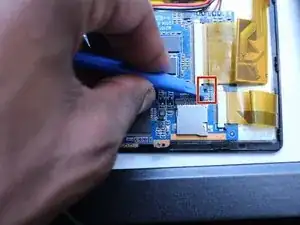

Используйте лопатку, чтобы приподнять все зажимы ленточных кабелей
Отключите все три ленточных кабеля от зажимов
Шаг 7

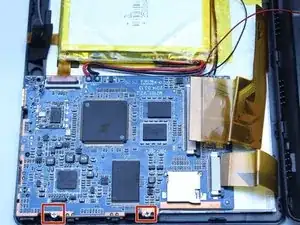

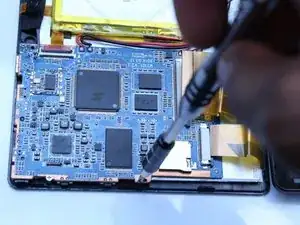

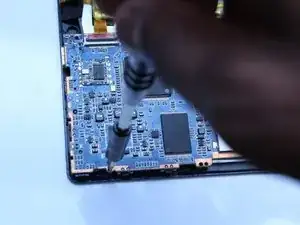

Используя крестовую отвертку (PH00), открутите материнскую плату от корпуса устройства
Шаг 8

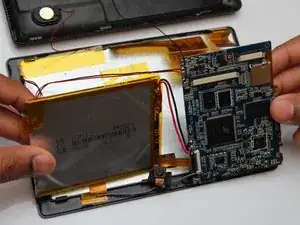

Используйте плоский конец металлической лопатки, чтобы снять батарею с задней стороны экрана устройства.
Избегайте использования металла при поддевании батареи. Для серьёзной силы поддевания используйте тяжёлую пластиковую лопатку.
Шаг 9

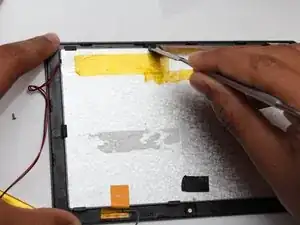

Снимите оранжевую липучку с задней стороны экрана, как показано на изображении
Шаг 10

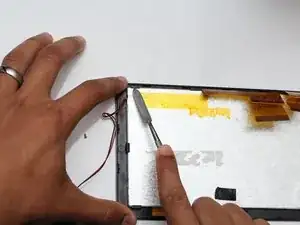

Используйте плоский конец металлической лопатки, чтобы отщелкнуть и снять экран с корпуса.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
