Замена камеры ProntoTec Axius
Повторные падения и использование вашего планшета могут привести к повреждению различных физических и электрических компонентов, таких как камера. Если камера вашего устройства работает неправильно, следуйте этому руководству, чтобы получить доступ к ней и заменить ее.
Шаг 1
Убедитесь, что устройство полностью выключено перед разборкой, чтобы избежать риска поражения электрическим током.

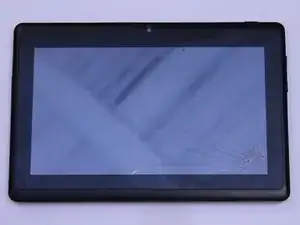

Поместите планшет лицом вверх на ровную поверхность.
Шаг 2

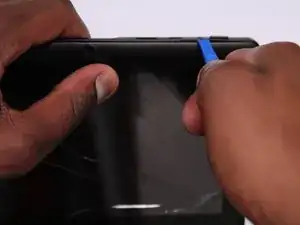

Начните рядом с разъемом для наушников, вставьте плоский конец лопатки между экраном и задней крышкой.
Подденьте заднюю крышку от экрана вокруг каждой точки на устройстве, чтобы освободить защелки, фиксирующие половинки корпуса друг к другу.
Шаг 3

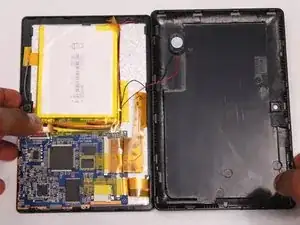

Осторожно снимите заднюю крышку устройства и положите её на ровную поверхность, как показано на фото.
Убедитесь, что не повредите провода (красный и черный), подключенные к динамику, который расположен в задней крышке.
Шаг 4

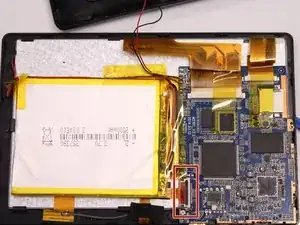

Снимите только желтую ленту, которая касается аккумулятора.
Будьте осторожны, чтобы не порезать или повредить провода (красный и черный), которые находятся под желтой лентой.
Шаг 5

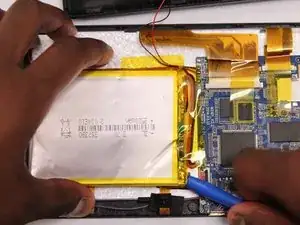

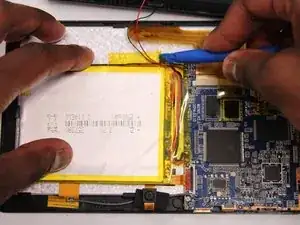

Используйте плоский конец лопатки, чтобы осторожно поддеть верхний левый угол аккумулятора от задней стороны экрана, чтобы получить доступ к камере.
Шаг 6

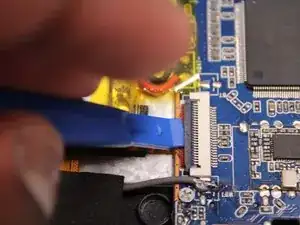

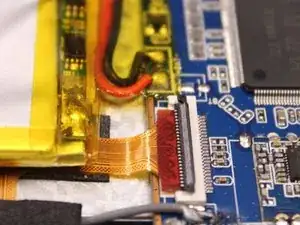

Используйте лопатку, чтобы поднять черный зажим, как показано на фото, чтобы отключить камеру от материнской платы.
Шаг 7

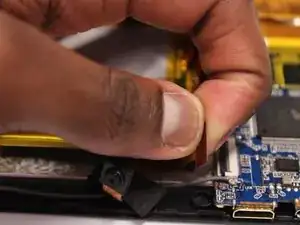

Отключите камеру от материнской платы.

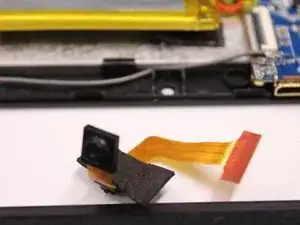

Вытяните камеру из задней части экрана.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
