Замена экрана ProScan PLT7223G
Если ваш экран треснул или полностью не работает, используйте это руководство, чтобы заменить его.
Шаг 1
Удалите оба винта 4 мм в верхней части планшета с помощью отвертки PH00.
Шаг 2

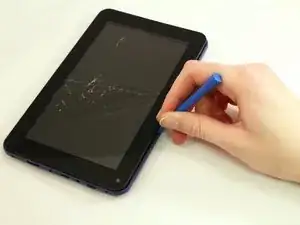

Используйте синий пластиковый инструмент для вскрытия, чтобы поддеть корпус планшета.
Вы услышите щелчки. Это нормально.
Будьте осторожны при использовании синего пластикового инструмента для вскрытия на стороне устройства возле динамиков, так как там проходит провод, соединяющий динамики с материнской платой.
Шаг 3

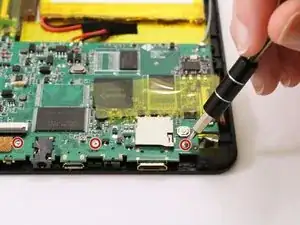

Удалите три винта 4 мм с материнской платы.
Шаг 4
Вставьте лопаточку под чёрную ленту, которая соединяет серебряный провод с внутренней частью передней панели.
Оттяните чёрную ленту лопаточкой до тех пор, пока её не получится поднять пальцами.
Используйте пальцы, чтобы захватить и оторвать оставшуюся часть чёрной ленты с панели устройства.
Шаг 5
Используйте пластиковый инструмент для вскрытия, чтобы отжать ZIF-коннектор и освободить гибкий шлейф на материнской плате.
Шаг 6

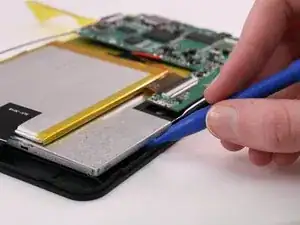

Вставьте инструмент для вскрытия под серебристую основу внутреннего элемента устройства.
Подденьте элемент с помощью инструмента и извлеките его из корпуса, удерживающего экран.
Вам потребуется освободить несколько защёлок, чтобы вынуть экран.
Будьте внимательны, чтобы не повредить материнскую плату или аккумулятор в процессе.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
