Замена кнопки питания Pyle Astro PTBL7C
Кнопка питания Pyle Astro — это простый кнопочный переключатель, припаиваемый к основной плате. Используйте этот гид для замены кнопки питания вашего планшета.
Шаг 1

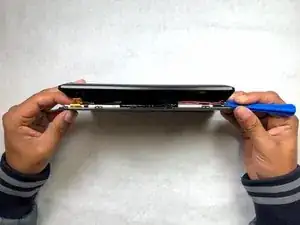

С помощью пластикового инструмента для открывания пройдите по краю планшета.
Дисплей удерживается на месте пластиковыми защелками, которые входят в выемки задней панели.

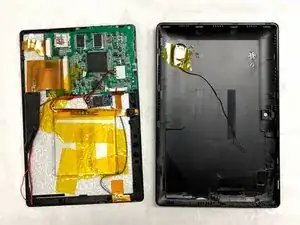

После того как все защелки будут освобождены, аккуратно откройте и разделите переднюю сборку дисплея и заднюю пластиковую панель.
Уложите переднюю сборку дисплея лицевой стороной вниз, чтобы получить доступ к внутренней части.
Шаг 2
Удалите три винта JIS #0 длиной 4 мм, чтобы освободить плату.
Шаг 3

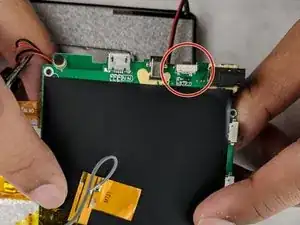

Переверните плату вверх дном, чтобы получить доступ к пайкам кнопки питания.
Аккуратно отпаяйте четыре паяных соединения переключателя кнопки (кнопки питания).
Шаг 4

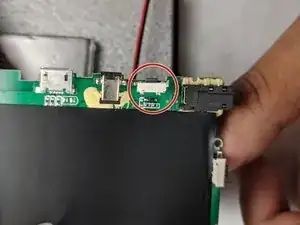

Установите новый переключатель кнопки и припаивайте все соединения обратно на место.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
