Замена динамиков ProntoTec Axius

Убедитесь, что устройство полностью выключено, прежде чем начинать разборку, чтобы избежать риска поражения электрическим током.

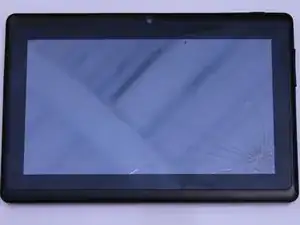

Положите планшет экраном вверх на стол с ровной поверхностью.

Начните у разъема для наушников, вставьте плоский конец лопатки между экраном и задней крышкой.

Подденьте заднюю крышку от экрана в каждом месте устройства, чтобы освободить зажимы, удерживающие половинки корпуса друг от друга.

Аккуратно снимите заднюю крышку устройства и положите ее на ровную поверхность, как показано на фотографии.

Не раздвигайте заднюю часть устройства слишком сильно, чтобы не повредить провода, соединенные с динамиком на задней стороне устройства.

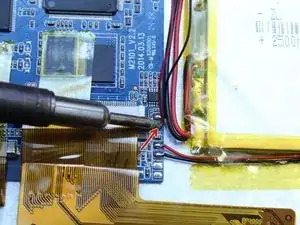

Отключите красный провод, соединяющий динамик с материнской платой, используя паяльник для расплавления точки контакта.

Когда припой расплавится, используйте плоскогубцы, чтобы отодвинуть провод от материнской платы.

Повторите шаг 4 с черным проводом, соединяющим динамик с материнской платой.

Не держите паяльник слишком долго на проводе, чтобы не расплавить другие компоненты на материнской плате или в окружении.

Если вы новичок в пайке, ознакомьтесь с этим полезным руководством по пайке и отпайке соединений.

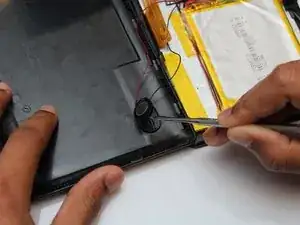

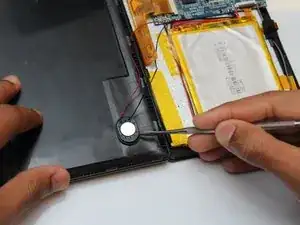

С помощью лопатки аккуратно снимите динамик с задней части устройства.

При работе с электронной аппаратурой важно выбирать инструмент, который безопасен для ЭSD, чтобы избежать случайного повреждения устройства. Металлическая лопатка отлично подходит, когда требуется серьезная сила при поддевании, но обычную черную нейлоновую лопатку следует использовать всякий раз, когда это возможно.
