Замена ЖК-дисплея Pyle Astro PTBL7C
Экран Pyle Astro состоит из трёх слоёв: внешней сенсорной панели, ёмкостного сенсорного наложения и ЖК-дисплея планшета. Используйте это руководство, чтобы заменить ЖК-дисплей вашего планшета.
Шаг 1

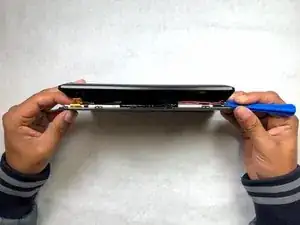

Используя пластиковый инструмент для вскрытия, пройдитесь им вдоль кромки планшета.
Дисплей удерживается пластиковыми защёлками, которые входят в пазы задней пластиковой панели.

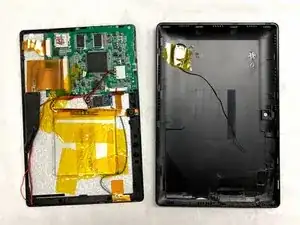

Когда все защёлки будут освобождены, аккуратно разъедините переднюю сборку дисплея и заднюю пластиковую панель.
Положите переднюю сборку дисплея лицевой стороной вниз, чтобы открыть внутреннюю часть.
Шаг 2

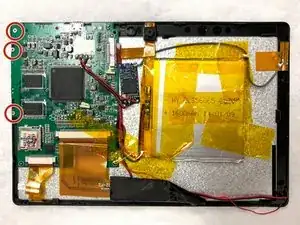

Снимите три винта JIS #0 длиной 4 мм, чтобы освободить печатную плату.
Шаг 3

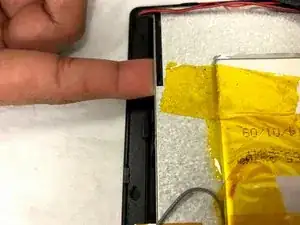

Дисплей удерживается пластиковыми фиксирующими элементами, которые накладываются на внешние кромки задней стороны дисплея.
Осторожно обойдите дисплей, оттягивая пластиковые защёлки назад, чтобы освободить ЖК-дисплей от передней панели.
Шаг 4

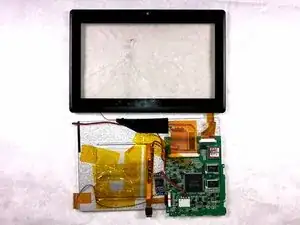

Когда все защёлки будут освобождены, аккуратно разъедините переднюю пластиковую панель дисплея и ЖК-дисплей и положите ЖК-дисплей лицевой стороной вниз.
Передняя пластмассовая панель содержит внешнюю сенсорную панель и ёмкостное сенсорное наложение.
Шаг 5
Держась обеими руками, аккуратно отсоедините ленточный кабель ёмкостного сенсорного наложения от печатной платы, сдвинув обе серые защёлки наружу.
Шаг 6

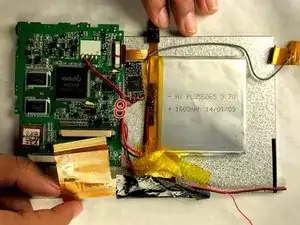

Отпаяйте два провода (см. две красные стрелки на изображении), которые соединяют печатную плату с панелью ЖК-дисплея.
Шаг 7

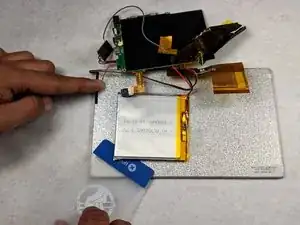

Используя пластиковую карту, аккуратно удалите клей, который фиксирует батарею, и отделите батарею от панели ЖК-дисплея.
Проявляйте крайнюю осторожность и ни в коем случае не прокалывайте корпус батареи.
Шаг 8

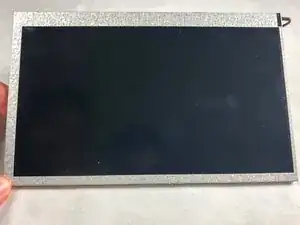

Установите новый ЖК-дисплей и припаяйте все соединения обратно на место.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
