Замена передней стеклянной панели Kindle Fire

Подденьте пластиковым инструментом для вскрытия в правом нижнем углу Kindle Fire.

Разъедините крышку и проведите пластиковым инструментом по периметру Kindle Fire, чтобы освободить защёлки, фиксирующие половины корпуса друг с другом.

Если вставить пластиковый инструмент чрезвычайно трудно, аккуратно используйте металлическую лопатку, чтобы освободить первую защёлку, затем переключитесь обратно на пластиковый инструмент, чтобы избежать царапин на корпусе.

Полезно отвести нижнюю часть Kindle Fire от корпуса (и наружу от стороны) относительно верхней части. Слишком сильное усилие при попытке разъединить части без отведения может привести к трещинам на внутренних защёлках.

После освобождения всех пластиковых защёлок снимите заднюю крышку с Kindle Fire.

Вставьте кончик пластикового инструмента между правой банкой аккумулятора и рамкой Kindle Fire.

Подденьте аккумулятор и проводите пластиковым инструментом вдоль его кромки, чтобы освободить клей, фиксирующий его к рамке.

Повторите действия из предыдущего шага, чтобы освободить левую банку аккумулятора.

Поднимите заднюю часть аккумулятора, чтобы снять напряжение с разъёма аккумулятора, и одновременно используйте лопатку, чтобы выдвинуть разъём аккумулятора из гнезда.

Выньте аккумулятор из Kindle Fire.

Отклейте ленту на верхнем левом интегральном модуле, удерживающую кабель динамика.

Используйте плоский конец лопатки, чтобы выдвинуть разъём динамика из его гнезда.

Прокиньте кабель динамика в сторону (освободите его путь).

Удалите два винта Phillips #00 длиной 3,3 мм, фиксирующие динамики в Kindle Fire.

Поднимите динамики и извлеките их из Kindle Fire.

Удалите два винта Phillips #00 длиной 2,3 мм с контроллера сенсорного экрана.

Используйте пластиковый инструмент для вскрытия, чтобы освободить разъём контроллера сенсорного экрана.

Осторожно снимите контроллер сенсорного экрана, поднимая его вверх и вправо.

Будьте осторожны, чтобы не порвать ленточный кабель.

Используйте пластиковый инструмент для вскрытия, чтобы перевернуть верхнюю защёлку ZIF-разъёма кнопки питания.

Этот разъём не будет снят до освобождения платы.

Переверните верхнюю защёлку ZIF-разъёма датчика окружающего освещения пластиковым инструментом для вскрытия.

Используйте пинцет, чтобы потянуть за синюю язычок на кабеле датчика окружающего освещения и извлечь его из гнезда.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и отсоединить кабель передачи данных дисплея.

Поднимите разъём антенны пластиковым инструментом для вскрытия, чтобы отсоединить его.

Освободите путь кабеля антенны.

Удалите шесть винтов Phillips #00 длиной 2,6 мм, фиксирующих материнскую плату к рамке.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть нижнюю часть материнской платы и освободить её от клея на нижней стороне.

Подденьте верхнюю часть материнской платы пластиковым инструментом до тех пор, пока она не освободится.

Выньте материнскую плату из Kindle Fire, убедившись, что кабель кнопки питания из шага 8 освобождён из разъёма.

Удалите винт Phillips #00 длиной 2,5 мм, фиксирующий плату кнопки питания в Kindle Fire.

Поднимите плату кнопки питания и извлеките её из Kindle Fire.

Используйте плоский конец лопатки, чтобы отделить кабель датчика окружающего освещения от рамки.

Необходимо приподнять серебристую ленту в нижнем правом перегибе кабеля. Серебристая лента под нижним левым перегибом кабеля подниматься не должна.

Используйте плоский конец лопатки, чтобы оторвать серебристую ленту, фиксирующую кабель антенны.

Удалите пять винтов Phillips #00 длиной 3,6 мм, фиксирующих рамку и датчик окружающего освещения.

Выдвиньте датчик окружающего освещения из-под рамки и извлеките его из Kindle Fire.

Если датчик окружающего освещения не выходит легко, слегка приподнимите рамку пластиковым инструментом для вскрытия, чтобы он освободился.

Используйте плоский конец лопатки, чтобы отжать рамку от сборки дисплея, пока вы не сможете взять её рукой.

Поднимайте в местах фиксаторов, отмеченных красными прямоугольниками на первой фотографии.

Снимите рамку с сборки дисплея.

При снятии рамки может оставаться липкий остаток, создающий некоторое сопротивление при отсоединении верхней половины рамки.

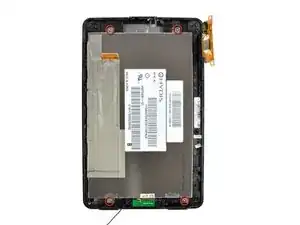

Удалите четыре винта Phillips #00 длиной 2,4 мм, крепящие ЖК-матрицу к передней стеклянной панели.

Поверните верхнюю часть ЖК-матрицы на 90 градусов от передней стеклянной панели, как показано на второй фотографии.

Поворачивайте ЖК-матрицу и переднюю стеклянную панель медленно, чтобы не повредить антенну на нижней части ЖК-матрицы.

Отделите ЖК-матрицу от передней стеклянной панели.
