Замена материнской платы Kindle Fire

Вставьте пластиковый монтажный инструмент в нижний правый угол Kindle Fire.

Разомкните корпус и пройдитесь пластиковым монтажным инструментом по периметру Kindle Fire, чтобы освободить защёлки, фиксирующие половинки корпуса друг с другом.

Если вам крайне трудно вставить пластиковый монтажный инструмент, аккуратно используйте металлическую лопатку, чтобы освободить первую защёлку, затем вернитесь к пластиковому инструменту, чтобы не поцарапать корпус.

Полезно оттянуть нижнюю часть Kindle Fire вниз (и в сторону от верхней части). Сильное давление при попытке разъединить части без оттягивания может привести к трещинам на внутренних защёлках.

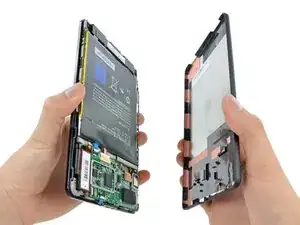

Когда все пластиковые защёлки будут освобождены, снимите заднюю крышку с Kindle Fire.

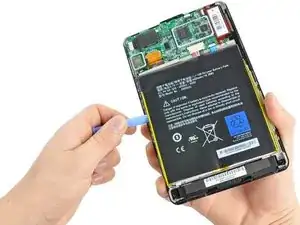

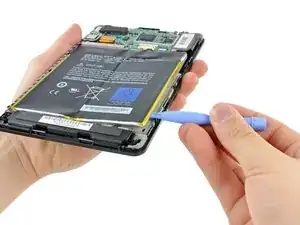

Вставьте кончик пластикового монтажного инструмента между правой ячейкой аккумулятора и рамой Kindle Fire.

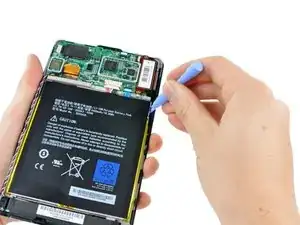

Подденьте аккумулятор и протолкните пластиковый инструмент вдоль его кромки, чтобы освободить клей, прикрепляющий его к рамке.

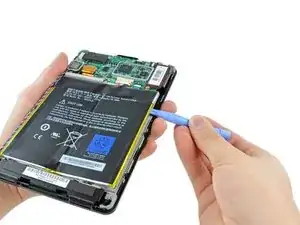

Повторите действия из предыдущего шага, чтобы освободить левую ячейку аккумулятора.

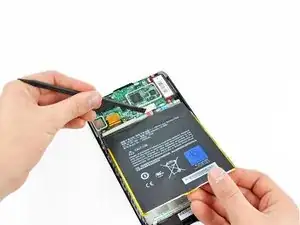

Поднимите заднюю часть аккумулятора, чтобы снять напряжение с разъёма аккумулятора, и одновременно используйте лопатку, чтобы вытолкнуть разъём аккумулятора из гнезда.

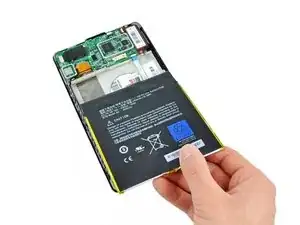

Выньте аккумулятор из Kindle Fire.

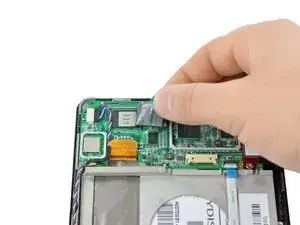

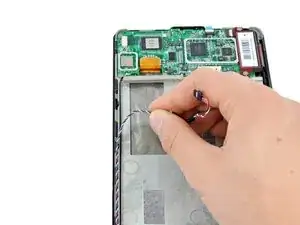

Отклейте ленту на верхнем левом микросхемном модуле, которая фиксирует кабель динамика.

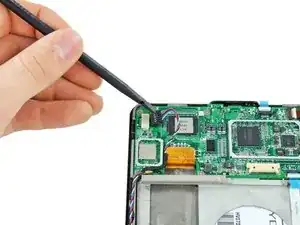

Используйте плоский конец лопатки, чтобы вытолкнуть разъём динамика из его гнезда.

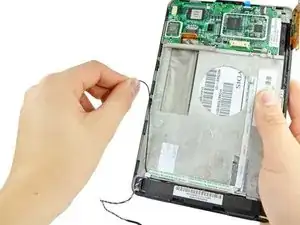

Проведите кабель динамика так, чтобы он не мешал работе с материнской платой.

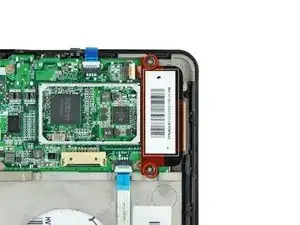

Удалите два винта Phillips #00 длиной 2,3 мм, крепящие контроллер сенсорного экрана.

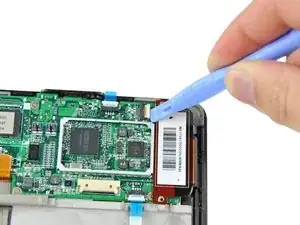

Используйте пластиковый монтажный инструмент, чтобы освободить разъём контроллера сенсорного экрана.

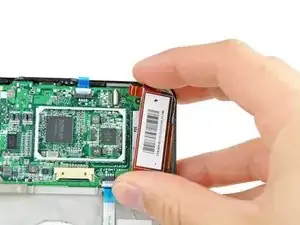

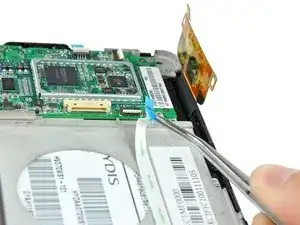

Осторожно снимите контроллер сенсорного экрана, приподняв его вверх и сдвинув вправо.

Будьте осторожны, чтобы не порвать ленточный кабель.

С помощью пластикового монтажного инструмента переверните вверх разъём ZIF кнопки питания.

Этот разъём не будет снят до тех пор, пока материнская плата не будет освобождена.

Переверните вверх разъём ZIF датчика окружающего освещения с помощью пластикового монтажного инструмента.

Используйте пинцет, чтобы потянуть за синюю вкладку на кабеле датчика окружающего освещения и вынуть его из гнезда.

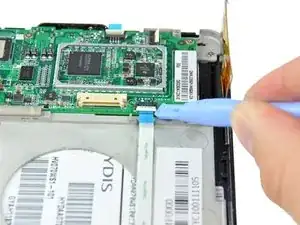

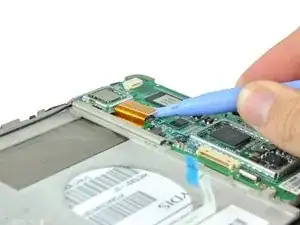

Используйте пластиковый монтажный инструмент, чтобы приподнять и отключить кабель передачи данных дисплея.

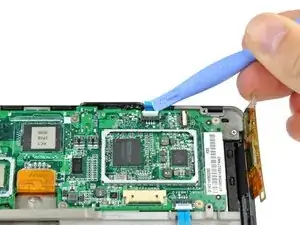

Поднимите антенный разъём пластиковым монтажным инструментом, чтобы отключить его.

Проведите антенный кабель в сторону.

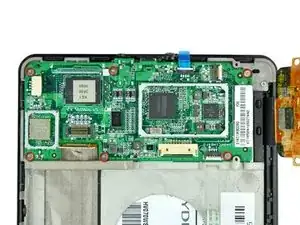

Удалите шесть винтов Phillips #00 длиной 2,6 мм, фиксирующих материнскую плату к рамке.

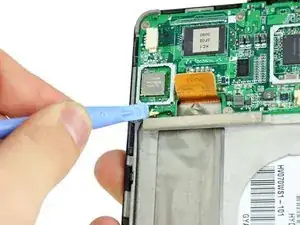

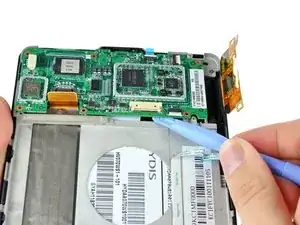

Используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть нижнюю часть материнской платы и освободить её от клея на нижней стороне.

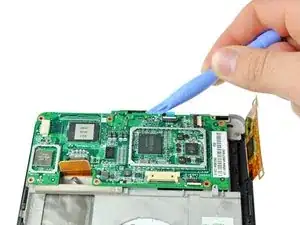

Подденьте верхнюю часть материнской платы пластиковым монтажным инструментом, пока она не освободится.

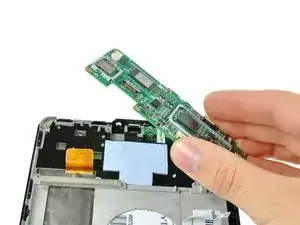

Выньте материнскую плату из Kindle Fire, убедившись, что кабель кнопки питания из шага 8 освободился из своего разъёма.
