Замена материнской платы Oregon Scientific Meep! X2

Снимите оранжевые крышки с левой и правой стороны устройства, сдвигая их вверх против защёлок.

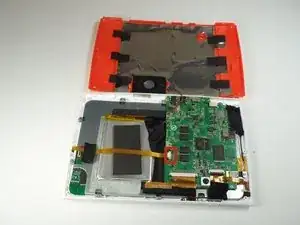

Снимите заднюю крышку, отвинтив все шесть винтов Phillips #00 (3,5 мм x 4,5 мм) с левой и правой стороны устройства.

Используйте пластиковые инструменты для вскрытия, чтобы разблокировать защёлки по краям корпуса.

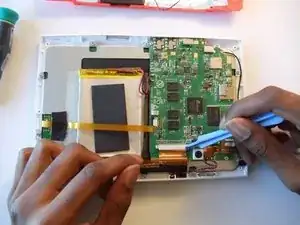

Осторожно отожмите чёрные фиксаторы безопасности, чтобы ослабить ленточный кабель. Используйте один из пластиковых инструментов для вскрытия.

Легко потяните за ленточный кабель, чтобы извлечь его.

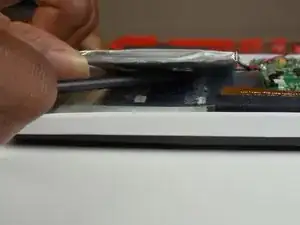

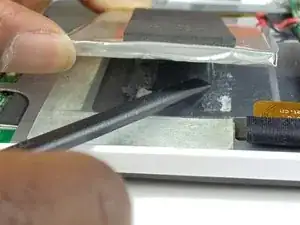

Используйте лопатку, чтобы отделить батарею от клеевых полос и пластиковой плёнки.

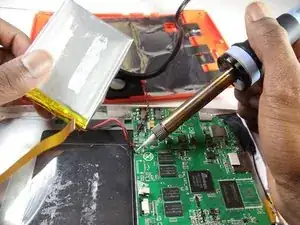

Используйте паяльную станцию для распаивания проводов батареи от материнской платы.

В случае замены экрана или сенсора экрана шаги по распаиванию можно пропустить.

Подведите пластиковый инструмент для вскрытия под белый квадратный корпус камеры и поднимите вверх, чтобы отщёлкнуть модуль камеры от материнской платы.

Выденьте вторую камеру из её посадочного места с помощью пластикового инструмента для вскрытия.

Обязательно отклейте чёрную клейкую пену от металлического корпуса, чтобы правильно извлечь камеру.

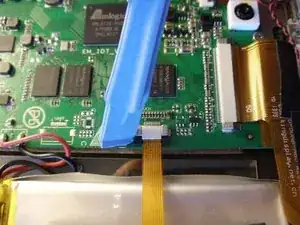

Освободите чёрный фиксатор ленточного кабеля пластиковым инструментом для вскрытия.

Аккуратно отсоедините золотой ленточный кабель от материнской платы. Обе камеры останутся подключёнными к ленточному кабелю.

Используйте пинцет, чтобы аккуратно извлечь микрофон из гнезда в корпусе.

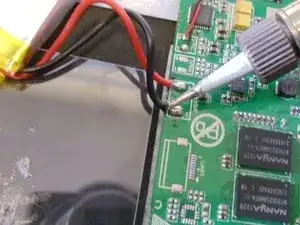

Распаяйте модуль микрофона от материнской платы с помощью паяльной станции.

В случае замены экрана или сенсора экрана шаги по распаиванию можно пропустить.

Используйте пинцет, чтобы аккуратно вытащить датчик кнопки питания из посадочного места в корпусе.

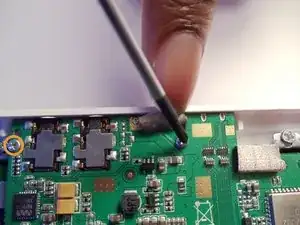

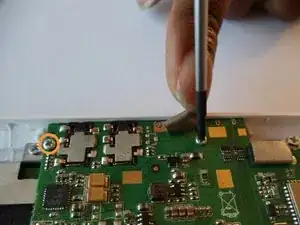

Распаяйте и снимите кнопку питания с материнской платы с помощью паяльной станции.

В случае замены экрана или сенсора экрана шаги по распаиванию можно пропустить.

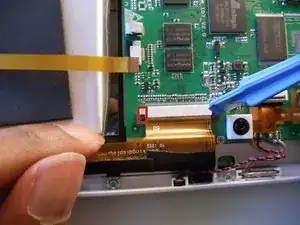

Освободите фиксаторы на разъёме ленточного кабеля, поместив пластиковый инструмент для вскрытия между чёрной и белой частью фиксатора. Потяните вниз в направлении золотого ленточного кабеля.

Когда левые и правые фиксаторы освобождены, извлеките золотой ленточный кабель из разъёма, аккуратно потянув его.

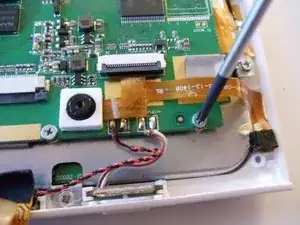

Снимите два винта Phillips #00 (4,5 мм x 3 мм), расположенные на материнской плате.

Поднимите серебристый прямоугольный заглушитель, чтобы получить доступ к правому винту Phillips #00 (4 мм x 3,5 мм).

Отверните левый и правый винты Phillips #00 (4 мм x 3,5 мм).

После отвинчивания аккуратно приподнимите материнскую плату от остальной части устройства.
