Замена камер Oregon Scientific Meep! X2
Следуйте этому руководству, чтобы исправить камеры в вашем планшете Oregon Scientific Meep! X2.
Шаг 1

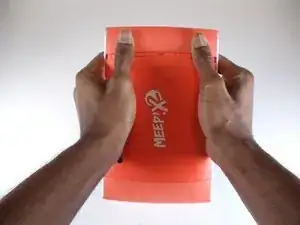

Снимите оранжевые крышки с левой и правой сторон устройства, сдвинув их вверх против вкладок.
Шаг 2

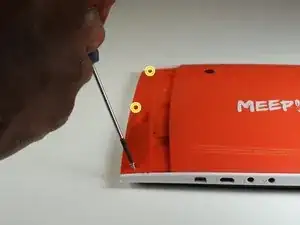

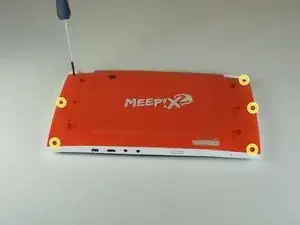

Вы можете снять заднюю крышку, открутив все шесть винтов Phillips #00 (3.5 мм x 4.5 мм) с левой и правой стороны устройства.
Шаг 3

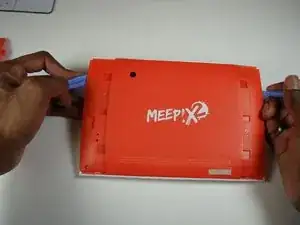

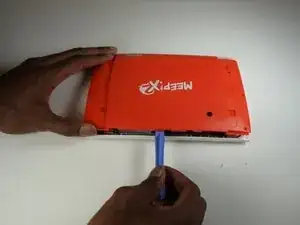

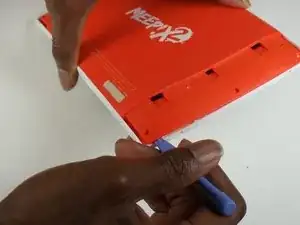

Используйте пластиковые открывающие инструменты, чтобы отсоединить зажимы по краям устройства.
Шаг 4

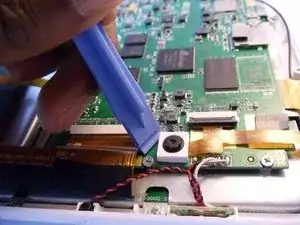

Вставьте пластиковый открывающий инструмент под белый квадратный корпус камеры и поднимите его вверх, чтобы отсоединить модуль камеры от материнской платы.
Шаг 5

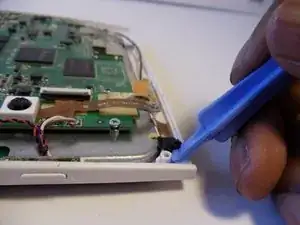

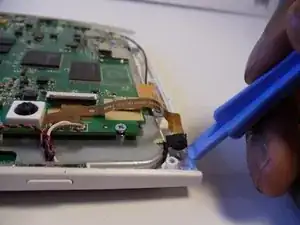

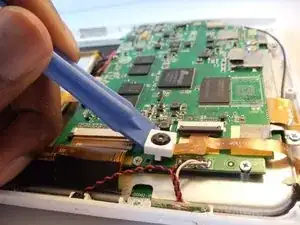

Выдавите вторую камеру из ее гнезда с помощью одного из пластиковых открывающих инструментов.
Обязательно осторожно снимите черный клеевой поролон с металлического корпуса, чтобы правильно удалить камеру.
Шаг 6

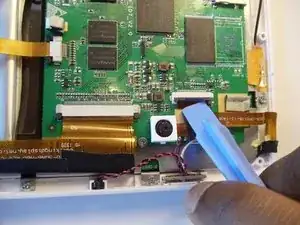

Освободите черный защитный зажим на шлейфе с помощью вашего пластикового открывающего инструмента.
Осторожно отключите золотой шлейф от материнской платы. Обе камеры останутся подключенными к шлейфу.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
