Замена экрана Archos 5

Пожалуйста, убедитесь, что ваше устройство выключено перед началом любых ремонтов.

Имейте в виду, что дальнейшие действия могут аннулировать гарантию вашего Archos 5.

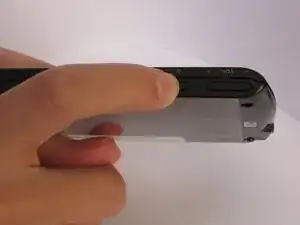

Используйте пластиковый инструмент для открытия, чтобы снять 3 черные липкие накладки, которые закрывают винты.

Используйте отвертку (PH000), чтобы открутить винты, расположенные под накладками.

Поднимите подставку, чтобы добраться до четвертого винта.

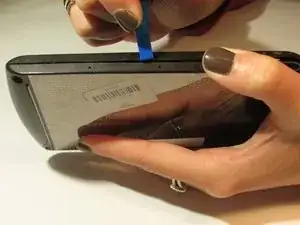

Осторожно приподнимите все 4 стороны Archos 5, используя пластиковый инструмент для открытия.

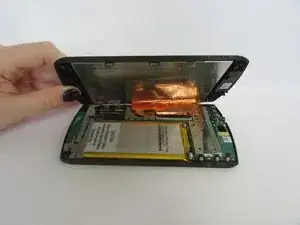

После того как все стороны устройства будут приподняты, аккуратно откройте устройство.

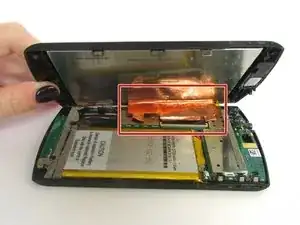

Будьте осторожны, чтобы не порвать фольгу, соединяющую экран LCD с материнской платой!

После открытия устройства сложите экран от батареи.

Отсоедините сенсорную панель от материнской платы. Для этого нажмите на тонкий черный элемент (приконнектированный внизу металлической фольги). Прижмите пластиковую лопатку к тонкому черному элементу и отпустите его.

Используйте пластиковую лопатку вместо металлической!

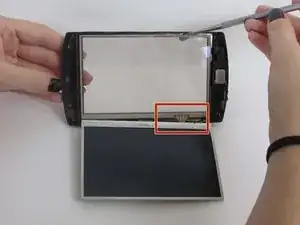

С помощью пластикового инструмента для открытия поднимите сенсорную панель от треснувшего экрана.

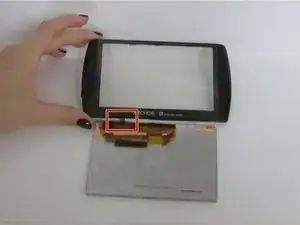

Будьте осторожны, чтобы не потянуть или не порвать тонкую пленку/провода, как показано на рисунке. Они важны для соединения стеклянного экрана и экрана LCD.

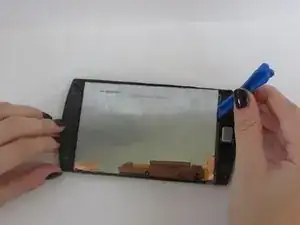

Аккуратно поднимите треснувший экран с вашего Archos 5, используя обычную пластиковую лопатку.

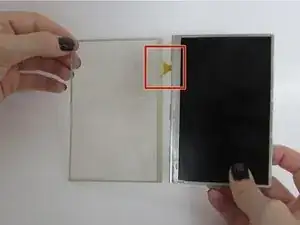

Будьте осторожны, чтобы не порвать пленку, соединяющую стеклянный экран и экран LCD.
