Замена камеры Arnova 7K G3
Это руководство вместе с необходимыми предварительными руководствами покажет, как снять и установить камеру в планшете Arnova 7K G3.
Шаг 1

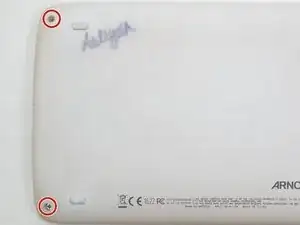

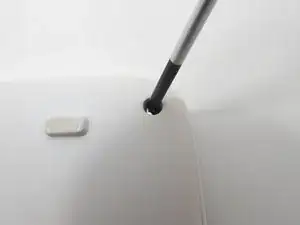

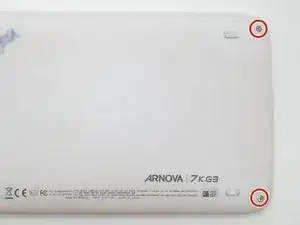

Удалите четыре винта Phillips #00 длиной 5 мм из каждого угла планшета.
Шаг 2

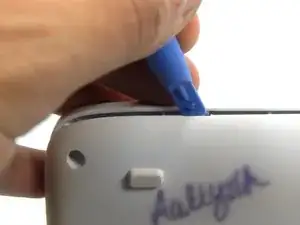

Вставьте инструмент для вскрытия iFixit в выемки между корпусными панелями и разъедините крышки.
Шаг 3
Повторяйте шаг второй, пока 3/4 задней крышки не будут отщелкнуты.

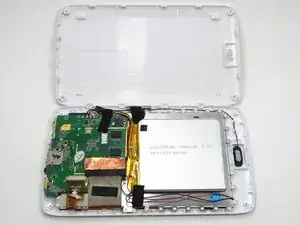

Далее снимите заднюю крышку, аккуратно потянув её вручную.
Шаг 4
Снимите медную ленту, закрывающую ленточный разъём, пинцетом.
Шаг 5

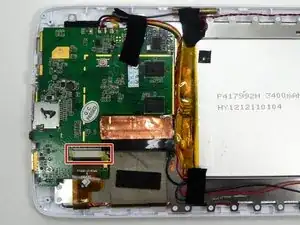

Найдите два серых фиксатора на ленточном разъёме.
Схватите первый фиксатор пинцетом и аккуратно подтяните его к ленточному кабелю. Повторите для второго фиксатора.
Осторожно извлеките ленточный кабель из разъёма.
Шаг 6

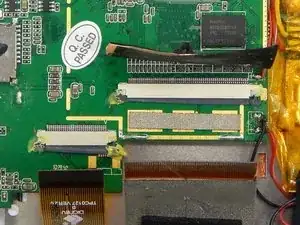

Найдите второй ленточный разъём.
Найдите фиксаторы второго разъёма. Повторите шаг по разблокировке фиксаторов.
Аккуратно извлеките ленточный кабель из разъёма.
Шаг 7

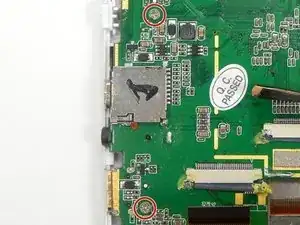

Удалите два винта Phillips #00 с материнской платы.
Шаг 8

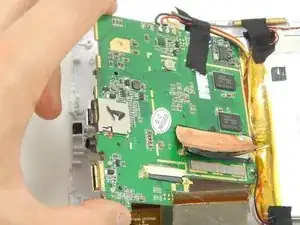

Аккуратно приподнимите материнскую плату и переориентируйте её для более удобного доступа к требуемым компонентам.
Шаг 9

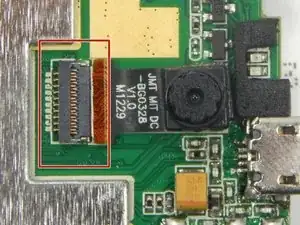

Найдите камеру и её ленточный разъём на обратной стороне материнской платы.
Шаг 10

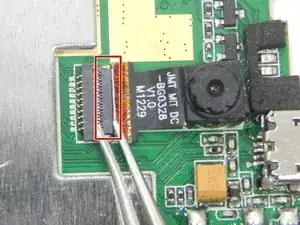

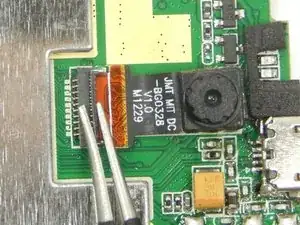

Разблокируйте защёлку ленточного разъёма камеры при помощи пинцета.
Шаг 11

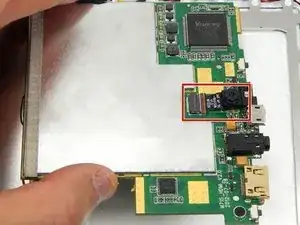

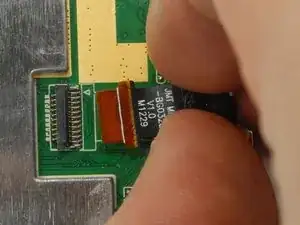

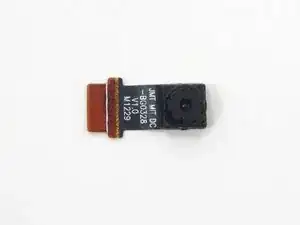

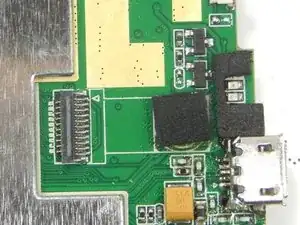

Аккуратно вручную извлеките камеру вместе с ленточным кабелем, оттянув камеру от материнской платы.
На обратной стороне камеры есть клеевая пена, которая может усложнить её извлечение.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
