Замена материнской платы Archos 97 Carbon

Планшеты

Материнская плата является критически важной частью всех электронных устройств. Этот гид предназначен для владельцев Archos 97 Carbon, чьи устройства перестали работать из-за материнской платы, и которые желают продолжить их использование. Хотя для этого ремонта потребуется пайка, этот гид проведет читателей через все необходимые шаги для замены материнской платы и восстановления устройства.

Шаг 1

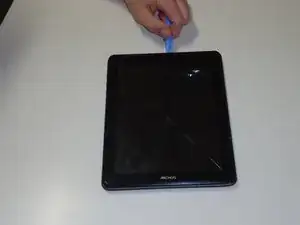

С планшетом, обращенным к вам, откройте его. Начните с левого угла (возле кнопок), двигаясь по часовой стрелке, пока планшет не откроется, используя либо набор лопатков, либо пластиковый инструмент для открывания.

Шаг 2

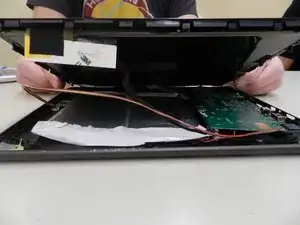

После того, как экран отделен от задней панели, будет два кабеля, соединяющих экран с внутренней частью планшета (один серебристый, один черный).

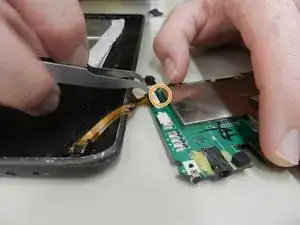

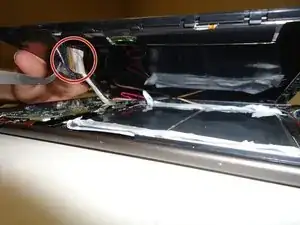

Начните с черного кабеля, который соединен с белой вкладкой. Удалите черную ленту, которая держит конец кабеля на вкладке.

Затем осторожно потяните кабель от вкладки с помощью пинцета, отсоединив его от разъема.

Шаг 3

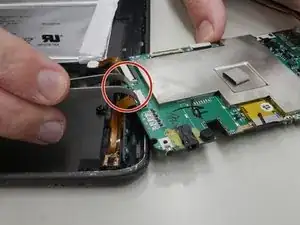

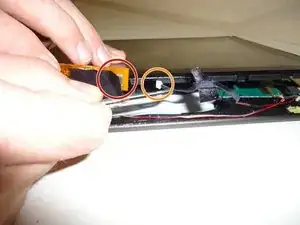

Теперь удалите серебристый кабель, убрав ленту, соединяющую кабель и экран, а затем осторожно отсоедините золотой кабель от разъема.

Шаг 4

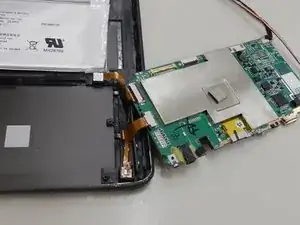

Теперь внутренняя часть планшета полностью доступна.

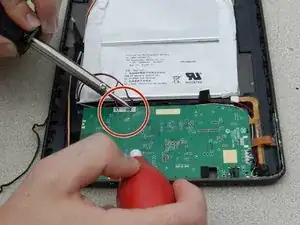

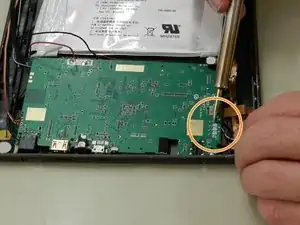

Нагрейте паяльник и, как только он полностью нагреется, прикоснитесь его кончиком к соединительным терминалам на материнской плате. Как только припой расплавится, кабели можно легко отдернуть.

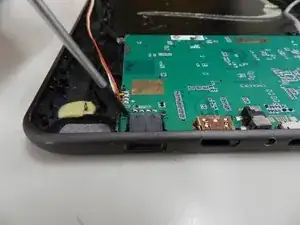

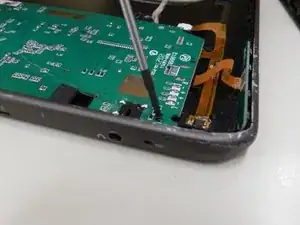

С помощью паяльника также отсоедините четыре кабеля динамиков на правой стороне материнской платы. Поместите кончик паяльника на каждое соединение, расплавляя припой, чтобы провода можно было удалить.
