Ремонт разъёма для наушников Archos 5

Перед началом любых ремонтных работ обязательно убедитесь, что устройство выключено.

Учтите, что дальнейшие действия могут привести к аннулированию гарантии на Ваш Archos 5.

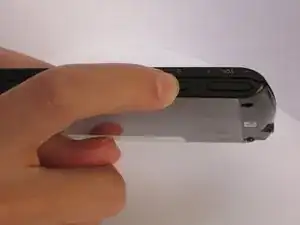

Используйте пластиковый инструмент для вскрытия, чтобы снять 3 чёрные клеящиеся накладки, скрывающие винты.

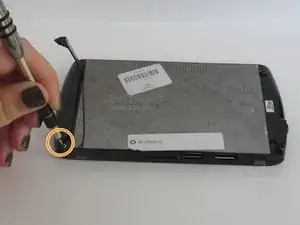

Отверткой (PH000) выкрутите винты, расположенные под накладками. Один из винтов находится под подставкой.

Поднимите подставку, чтобы получить доступ к четвёртому винту.

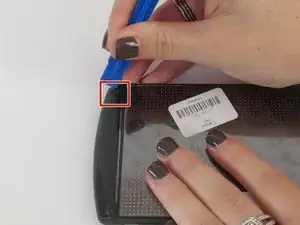

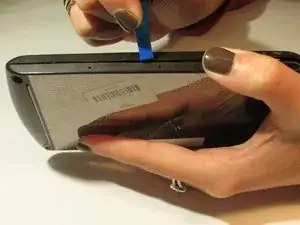

Осторожно подденьте все 4 стороны корпуса Archos 5 с помощью пластикового инструмента для вскрытия.

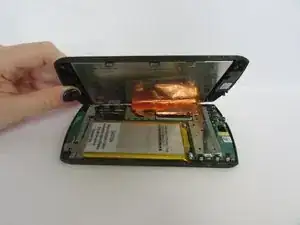

Когда все стороны корпуса будут поддяты, аккуратно откройте устройство.

Осторожно, не порвите фольгу, соединяющую ЖК-экран с материнской платой!

Открыв устройство, отложите экран в сторону от аккумулятора.

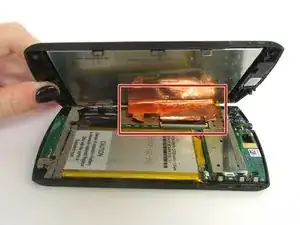

Отключите сенсорную панель от материнской платы. Для этого надавите на тонкую чёрную деталь (расположенную внизу металлической фольги). Подденьте пластиковым лопаточником тонкую чёрную деталь и отсоедините её.

Используйте пластиковую лопаточку, а не металлическую!

После отключения экрана найдите разъём для наушников.

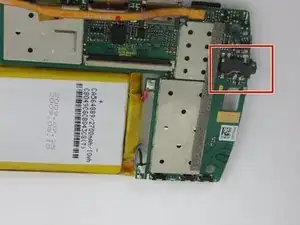

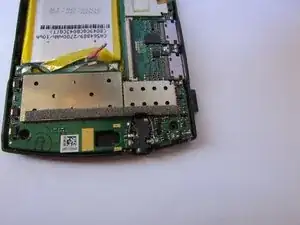

Если смотреть на правую сторону устройства, разъём для наушников находится в средней верхней части (показано красным прямоугольником).

Разъём для наушников представляет собой чёрный прямоугольный элемент.

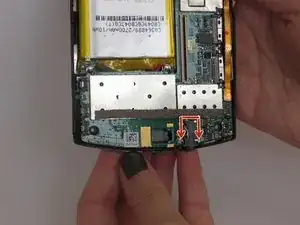

Отрежьте небольшой кусок электрического провода, достаточной длины, чтобы достать до контактов заземления по обеим сторонам разъёма для наушников.

Провод ДОЛЖЕН проходить ВОКРУГ разъёма, чтобы устройство можно было правильно закрыть.

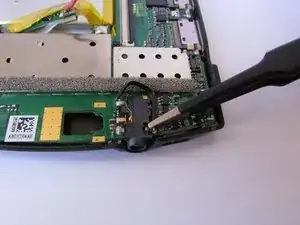

Держите электрический провод пинцетом и припаяйте каждый конец провода к двум контактам заземления.

Если Вы не умеете паять, следуйте этой ссылке, чтобы изучить процесс: Как паять.

Не задерживайте паяльник слишком долго, иначе Вы можете повредить устройство.
