Замена динамика Archos 101 G9
Это руководство поможет заменить динамики в планшете Archos 101 G9.
Назначение динамика — воспроизводить звук, слышимый слушателем. Динамики — это преобразователи, которые превращают электромагнитные колебания в звуковые волны. Динамики принимают аудиосигнал от устройства, такого как компьютер или аудиоприёмник. В некоторых планшетах два динамика и стереозвук, в некоторых — только один динамик. На шаге 6 этого руководства вы будете отщёлкивать динамик от корпуса. При выпаивании соединений HP+ и HP- на материнской плате будьте осторожны с контактами.
Шаг 1
Вставьте открывающий инструмент iFixit в щель, где соединяются сборка дисплея и задняя панель устройства.
Продвигайте инструмент плотно по щели с одной стороны устройства, поворачивая его по мере продвижения, чтобы создать разделение.
Когда дойдёте до угла, аккуратно разомкните две половины устройства.
По краям находятся небольшие защёлки, которые должны остаться целыми для правильной сборки устройства. Будьте очень осторожны при отщёлкивании, чтобы не сломать защёлки.
Повторите для оставшихся трёх сторон и углов.
Шаг 2
Разъедините половины устройства.
Убедитесь, что вы отделяете сверху и держите основания обеих частей рядом, чтобы не повредить ленточные кабели, соединяющие половины.
Шаг 3
Осторожно извлеките оба ленточных кабеля из их разъёмов на материнской плате.
Шаг 4
Снимите белый и чёрный коаксиальные кабели с золотыми наконечниками с материнской платы.
Шаг 5
Снимите сборку дисплея с задней панели.
Шаг 6

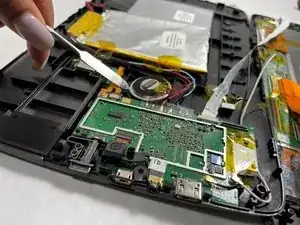

Отделите динамик от корпуса с помощью нейлоновой лопатки.
Шаг 7
Снимите ленту, закрывающую соединения на материнской плате.
Шаг 8

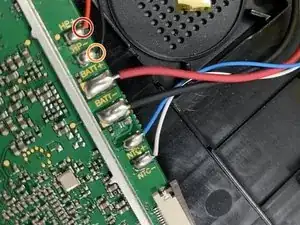

Выпаяйте соединение HP+ на материнской плате.

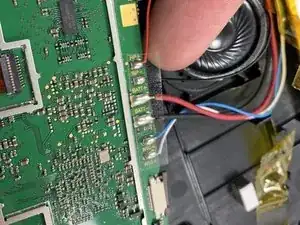

Выпаяйте соединение HP- на материнской плате.
Будьте осторожны при работе с паяльником.

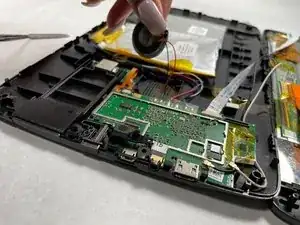

Удалите динамик из планшета.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
