Замена батареи Archos 5
Это руководство поможет Вам заменить аккумулятор в планшете Archos 5. Несмотря на то, что эта операция довольно трудоёмкая, не пугайтесь. Вы сможете сделать это сами!
Шаг 1
Перед началом любых работ убедитесь, что устройство выключено.
Учтите, что последующие шаги могут привести к аннулированию гарантии на ваш Archos 5.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы снять 3 чёрные клейкие накладки, закрывающие винты.

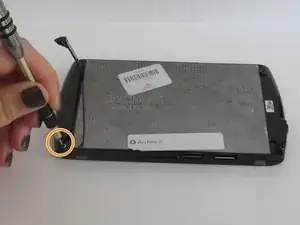

Используйте отвёртку (PH000) чтобы выкрутить винты, находящиеся под накладками.
Поднимите подставку, чтобы получить доступ к четвёртому винту.
Шаг 3

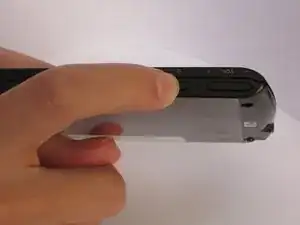

Осторожно отщёлкните все 4 стороны корпуса Archos 5 с помощью пластикового инструмента для вскрытия.

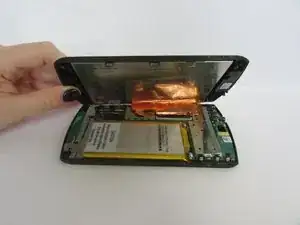

После того как все стороны корпуса будут отщёлкнуты, аккуратно откройте устройство.

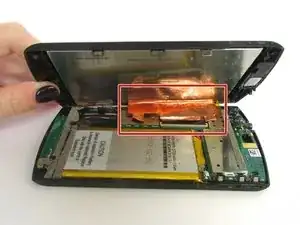

Берегите фольгу, которая соединяет ЖК-экран с материнской платой — не порвите её!
Шаг 4

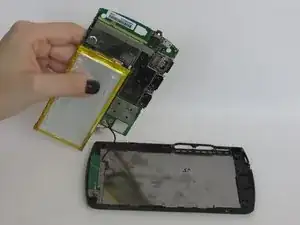

Открыв устройство, отогните экран от аккумулятора.
Металлические лопатки могут проколоть незащищённый аккумулятор, что потенциально вызывает пожар. При работе с электроникой важно использовать антистатический инструмент, чтобы избежать случайного повреждения устройства. По возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

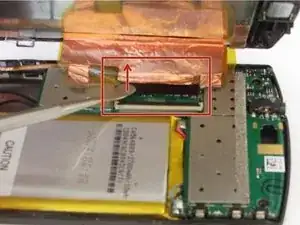

Отключите сенсорную панель от материнской платы. Для этого надавите на тонкую чёрную деталь (прикреплённую внизу металлической фольги). Прижмите пластиковую лопатку к тонкой чёрной детали и отпустите её.
Шаг 5

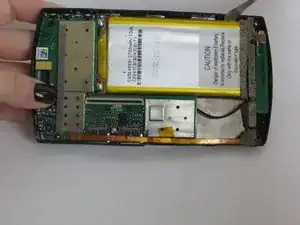

Отделите серую ленту с помощью пластиковой лопатки. Эта лента удерживает аккумулятор на месте.
Шаг 6

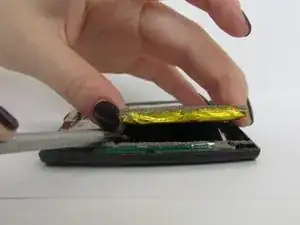

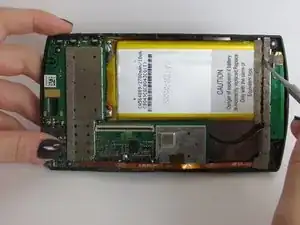

Начинайте извлекать аккумулятор, поддев его пластиковой лопаткой. Учтите, что аккумулятор приклеен к корпусу.
Будьте осторожны при поддевании аккумулятора. При необходимости покачивайте пластиковую лопатку под аккумулятором, чтобы ослабить клей.
Шаг 7

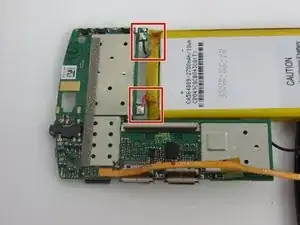

Найдите 3 провода (красный, синий и чёрный), которые соединяют материнскую плату и аккумулятор.
Шаг 8

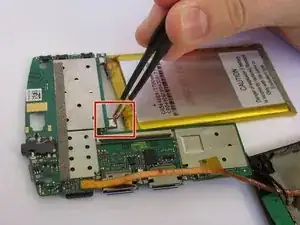

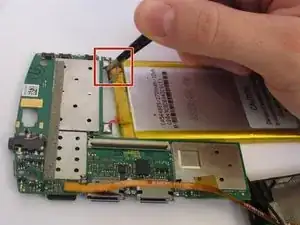

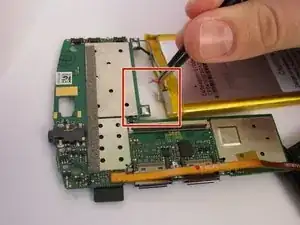

Найдя провода (красный, синий и чёрный), аккуратно потяните их пинцетом и отсоедините от материнской платы.

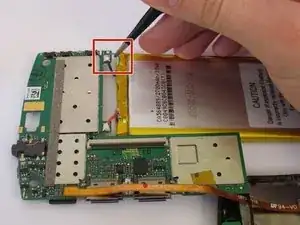

Продолжите аналогично с оставшимися двумя проводами.
Шаг 9
После того как все провода отсоединены, удалите аккумулятор из устройства и установите новый аккумулятор. Для повторного подключения проводов нового аккумулятора обратитесь к этому руководству по паяльным работам
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
