Замена аккумуляторов Archos 101 G9
Следуя этому руководству, Вы сможете заменить аккумуляторы в планшете Archos 101 G9.
Большинство мобильных устройств (включая планшеты) используют встроенные аккумуляторы для питания электронных компонентов. Перед началом убедитесь, что устройство выключено и не подключено к источнику внешнего питания. Будьте осторожны при вскрытии устройства; дисплей прикреплён к остальной части планшета с помощью ленточного кабеля. Не сгибайте аккумуляторы чрезмерно при выполнении последнего шага. Сгибание аккумуляторов может привести к перегреву и вызвать пожар. Никогда не используйте металлические монтажные инструменты для извлечения аккумулятора.
Шаг 1
Вставьте инструмент для вскрытия iFixit в паз, где соединяются модуль дисплея и задняя крышка устройства.
Плотно проведите инструментом вдоль паза с одной стороны устройства, аккуратно прокручивая его, чтобы создать зазор.
Когда дойдёте до угла, аккуратно подденьте две половины устройства, чтобы разделить их.
По краям расположены небольшие защёлки, которые должны остаться целыми для правильной сборки устройства. Будьте очень аккуратны при поддевании, чтобы не сломать защёлки.
Повторите для оставшихся трёх сторон и углов.
Шаг 2
Разъедините половинки устройства.
Убедитесь, что Вы разделяете сверху и держите нижние части обеих половинок рядом друг с другом, чтобы не повредить ленточные кабели, соединяющие половинки.
Шаг 3
Осторожно извлеките оба ленточных кабеля из разъёмов на материнской плате.
Шаг 4
Снимите белый и чёрный коаксиальные кабели с золотыми наконечниками с материнской платы.
Шаг 5
Отделите модуль дисплея от задней панели.
Шаг 6

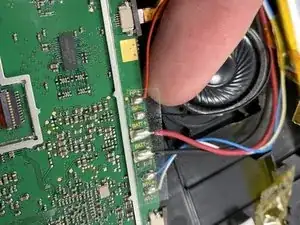

Снимите ленту, закрывающую места пайки на материнской плате.
Шаг 7

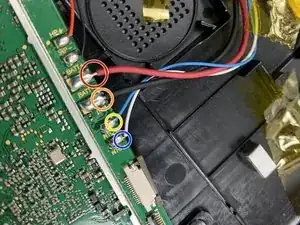

Отпаивайте контакт BATT+ от материнской платы.
Отпаивайте контакт BATT- от материнской платы.
Отпаивайте контакт NTC+ от материнской платы.
Отпаивайте контакт NTC- от материнской платы.
Действуйте осторожно при работе с паяльником. Старайтесь не повредить контакты на материнской плате.
Шаг 8

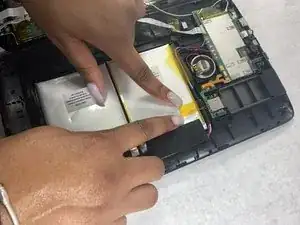

Снимите чёрную ленту с верхней части каждого аккумулятора.
Шаг 9

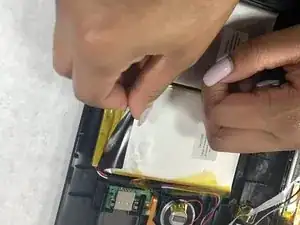

Снимите жёлтую ленту с аккумуляторов.
Шаг 10

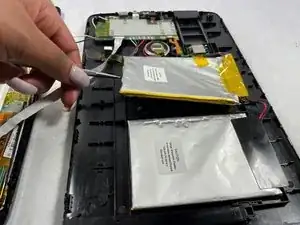

Осторожно отоприте аккумуляторы от корпуса с помощью нейлоновой лопатки.
Будьте очень осторожны, чтобы не сгибать аккумуляторы чрезмерно при этом.
Металлические монтажные инструменты и другие острые предметы могут проколоть аккумулятор, что потенциально приведёт к пожару. Всегда используйте пластиковые или нейлоновые монтажные инструменты рядом с аккумулятором.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
