Замена динамиков Archos 97 Carbon
Если динамики планшета Archos 97 Carbon работают некорректно, следуйте данной инструкции для их замены. Перед началом проверьте несколько моментов. Если у устройства возникли проблемы с громкостью, сначала убедитесь, что кнопка регулировки громкости не заедает, а если всё в порядке, перейдите в настройки>звук/громкость и вручную установите уровень громкости. Если ни одно из решений не помогло, приступайте к выполнению инструкции.
Этот ремонт позволит заменить внутренние динамики и восстановить полноценную работу аудиосистемы устройства. Для выполнения инструкции необходимо уметь паять и отпаивать соединения.
Если вы не знаете, как паять и отпаивать соединения, перейдите по ссылке, чтобы ознакомиться с соответствующей инструкцией.
Перед началом ремонта убедитесь, что планшет выключен и отключён от зарядного устройства.
Шаг 1

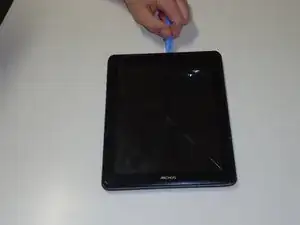

Подденьте планшет в углу с помощью инструмента для вскрытия.
Начните с верхнего левого угла и двигайтесь по часовой стрелке, пока две части не разделятся.
Шаг 2

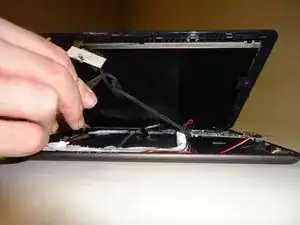

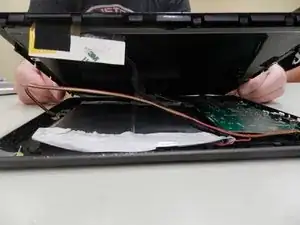

Снимите ленту и отключите разъём, соединяющий кабель с платой — кабель освободится.
Это позволит отсоединить кабель, соединяющий экран с внутренней частью планшета.
Шаг 3

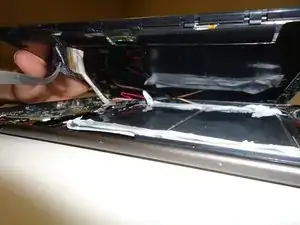

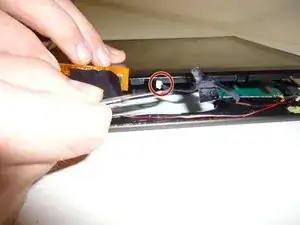

Снимите чёрную ленту с серебристого кабеля, соединяющего экран с материнской платой с левой стороны планшета.
Это позволит ослабить золотой разъём.
Шаг 4

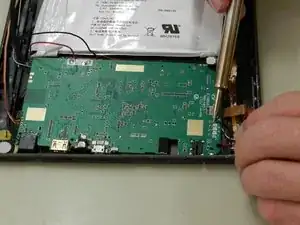

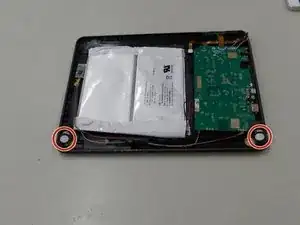

После того как вы отделили экран от корпуса, отложите его в сторону. Теперь вы должны видеть эту часть планшета.
Это динамики.
Шаг 5

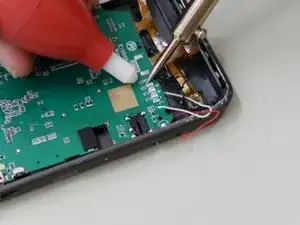

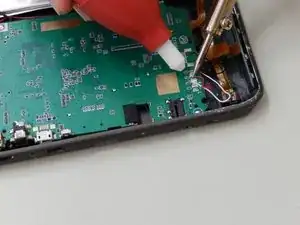

Отпаяйте каждый из трёх проводов, чтобы отсоединить провода динамиков от планшета.
С материнской платы нужно отпаять три провода: один красный, один чёрный и один белый.
Рекомендуется использовать отсос для удаления остатков припоя.
Шаг 6

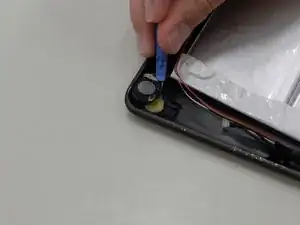

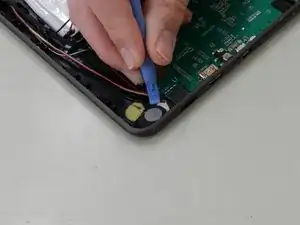

Подденьте каждый из динамиков инструментом для вскрытия.
Извлеките динамики вместе с подключёнными к ним проводами из планшета.
Заключение
Вы успешно заменили внутренние динамики в своём Archos 97. Теперь Вы понимаете процесс, необходимый для доступа и возможного ремонта или замены любых других внутренних компонентов в будущем, если возникнет такая необходимость.
Перевод руководства с ifixit.com
