Замена динамиков APEX TM785CH
Руководство написано таким образом, чтобы заменить динамики устройства в случае, если они больше не производят звук.
Вам понадобится средство для открывания для снятия крышки и паяльный набор для отсоединения проводов.
Шаг 1
Начните с того, что согните планшет назад в верхней белой части, чтобы открыть зазор между задней крышкой и корпусом планшета.

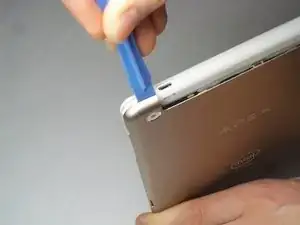

Вставьте пластиковое средство для открывания в зазор и надавите, чтобы снять заднюю крышку.
Пройдите вдоль верхнего края планшета и повторите предыдущий шаг.

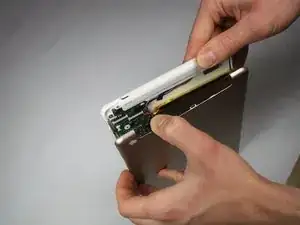

Оттяните заднюю крышку от корпуса планшета, чтобы полностью ее снять.
Шаг 2

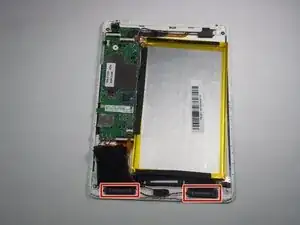

Динамики расположены в нижних левом и правом углах планшета.
Если этого еще не сделано, уберите черную ленту, удерживающую провода.

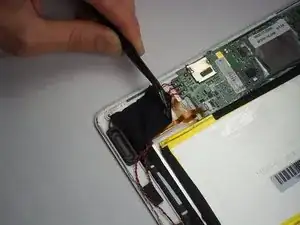

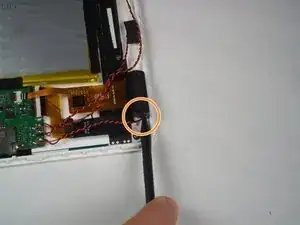

Вставьте лопатку под динамик в его гнезде, рядом с местом подключения проводов. После этого вы сможете извлечь динамики.
Шаг 3

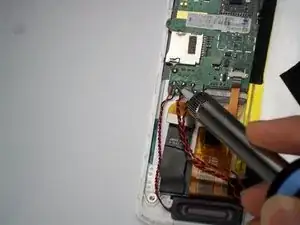

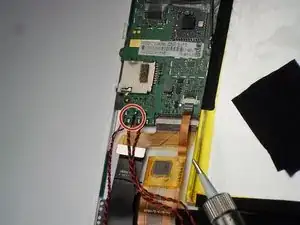

Вам понадобится набор для пайки/разпайки, чтобы отпаять 4 вывода, к которым подключены динамики на печатной плате.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
