Замена динамика Google Pixel Slate
В этом руководстве описан процесс демонтажа динамика с Google Pixel Slate. Перед тем как приступать к выполнению инструкций, пользователь должен понимать, как пользоваться отвёрткой. Чтобы заменить динамик и собрать устройство, выполните шаги в обратном порядке.
Шаг 1
Поверните Google Pixel Slate экраном вверх.
Используйте инструмент iFixit, чтобы отделить экран от основного корпуса.
Воспользуйтесь присоской, чтобы снять экран с корпуса устройства.
Шаг 2

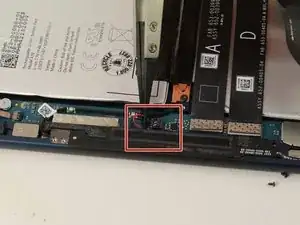

Аккуратно отсоедините три плоских шлейфа от экрана.
Осторожно отделите и снимите экран с корпуса устройства.
Шаг 3
В Google Pixel Slate установлены два динамика — по одному с каждой стороны. Инструкция подходит для любого из них.
Используйте отвёртку Torx T2, чтобы вывернуть жёлтый 2-миллиметровый винт с тонкой металлической пластины.

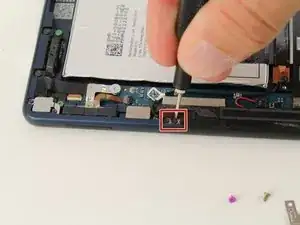

Используйте отвёртку Torx T3, чтобы вывернуть розовый 3-миллиметровый винт с тонкой металлической пластины.
Снимите тонкую металлическую пластину с устройства.
Шаг 4

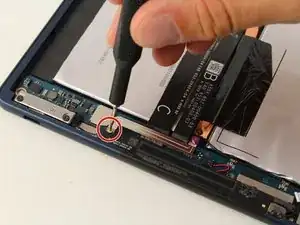

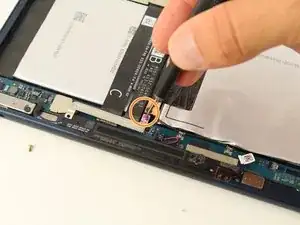

Используйте отвёртку Torx T2, чтобы вывернуть два чёрных 2-миллиметровых винта динамика.
Шаг 5

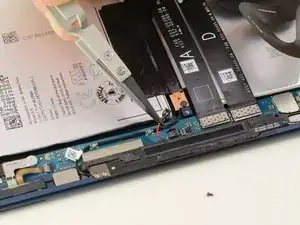

Используйте пинцет с нейлоновыми наконечниками, чтобы извлечь чёрную заглушку.
К чёрной заглушке подключены красный и чёрный провода.
Тяните чёрную заглушку вверх.
Убедитесь, что заглушка снимается осторожно, поскольку чрезмерное усилие может повредить соединительные провода.
Шаг 6

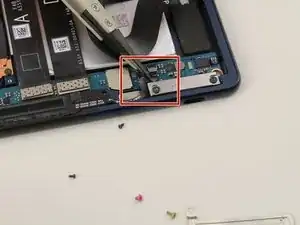

Используйте пинцет с нейлоновыми наконечниками, чтобы отсоединить похожую на ленту чёрную заглушку, подключённую к динамику.
Шаг 7
Отсоедините провода динамика от материнской платы.
Удалите клейкие полоски, фиксирующие провода динамика.
Шаг 8

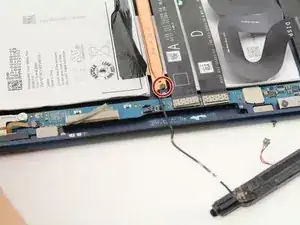

Используйте отвёртку Torx T2, чтобы вывернуть чёрный 2-миллиметровый винт с латунной пластины.

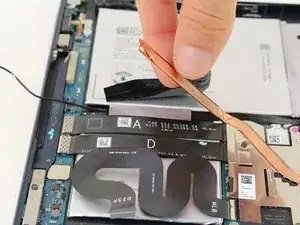

Отогните латунную пластину назад.
Шаг 9

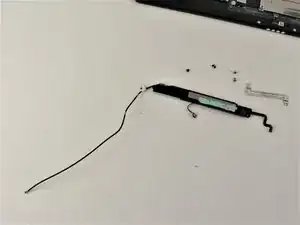

Теперь можно снять динамик с устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
