Замена разъёма для наушников Google Pixel C

Убедитесь, что устройство полностью выключено перед началом разборки

Используйте термофен, чтобы расплавить клей, фиксирующий экран к корпусу устройства

Перемещайте термофен по краю экрана примерно 1 минуту или до тех пор, пока экран не удастся приподнять на следующем шаге.

Не нагревайте экран слишком долго, так как чрезмерное тепло может повредить другие компоненты внутри планшета.

Используйте присоску, чтобы помогать приподнимать экран, одновременно поддевая его по краям пластиковым лопаткой.

При необходимости используйте металлическую лопатку, чтобы поддеть экран, аккуратно, чтобы не поцарапать устройство.

Осторожно: не отрывайте экран слишком далеко. Он всё ещё будет подключён к устройству кабелем для фронтальной камеры и широким шлейфом дисплея.

Для повторной установки экрана потребуется клей, чтобы он надёжно держался на месте.

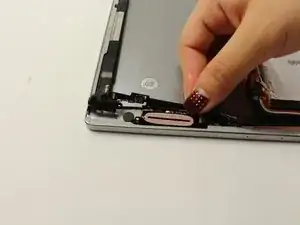

Отсоедините кабели камеры, подняв небольшую защёлку кончиком ногтя или лопатки. Аккуратно вытяните ленточный кабель.

Следуйте той же процедуре удаления, чтобы отсоединить широкий золотистый шлейф.

При повторном подключении кабелей полезно использовать пинцет, чтобы подправить кабель перед закреплением защёлкой.

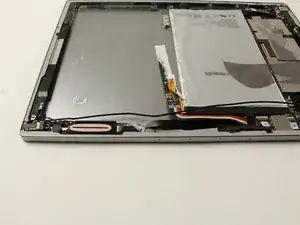

В этом устройстве отсутствует батарея, поэтому внутреннее устройство, над которым вы работаете, может выглядеть немного иначе.

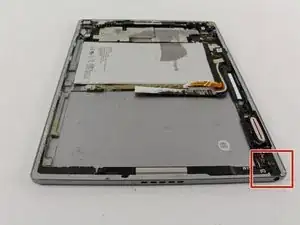

Ориентируйте устройство так, чтобы разъём для наушников был в правом нижнем углу.

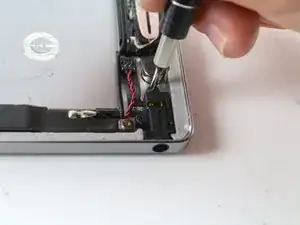

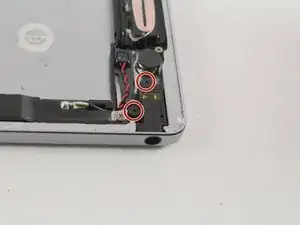

Удалите два винта Phillips #000 длиной 3,5 мм.

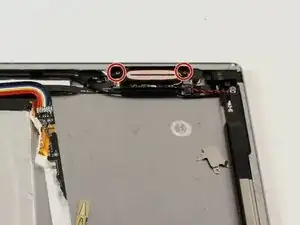

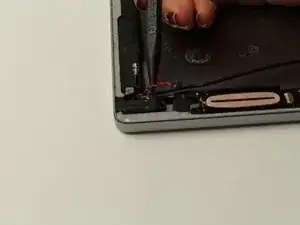

Найдите и удалите два винта Phillips #000 длиной 2,5 мм по обе стороны катушки провода.

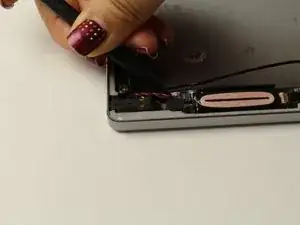

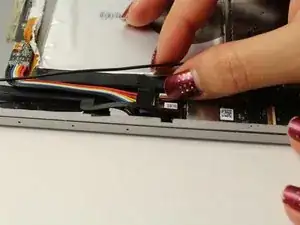

Отсоедините красный и чёрный кабели с помощью узкой лопатки.

Отсоедините шлейф, подключённый к разъёму для наушников.

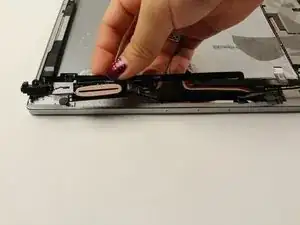

Поднимите разъём для наушников, катушку провода и шлейф, отлепляя клей.

При сборке потребуется клей, чтобы компоненты были закреплены на устройстве.
