Замена материнской платы Google Pixel Slate
В этом руководстве показано, как заменить материнскую плату Google Pixel Slate (модель № GA00347-US).
В Google Pixel Slate материнская плата отвечает за подключение всех аппаратных компонентов устройства к процессору. Кроме того, она распределяет питание и определяет другие составляющие внутренней системы, такие как модули памяти, устройства хранения данных и графический контроллер.
Признаками неисправной материнской платы могут быть отказ при включении, снижение производительности/сбои или перегрев. Если вы столкнулись с одной из этих проблем или с любой из перечисленных здесь ошибок, стоит проверить материнскую плату устройства.
Перед началом ремонта убедитесь, что устройство полностью выключено и отключено от источника питания.
Шаг 1
Разместите Google Pixel Slate экраном вверх.
Используйте инструмент iFixit для вскрытия, чтобы отделить экран от основного корпуса.
Используйте присоску, чтобы снять экран с корпуса устройства.
Шаг 2
Осторожно отключите три плоских кабеля от экрана.
Аккуратно отделите и снимите экран с корпуса устройства.
Шаг 3

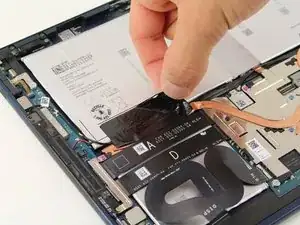

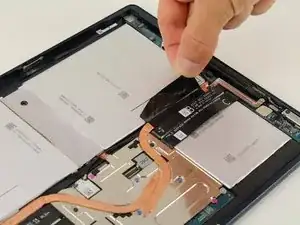

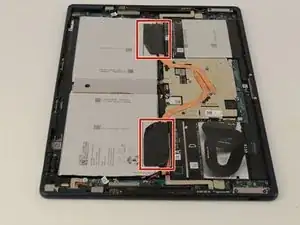

После снятия экрана удалите две чёрные клейкие ленты.
Шаг 4

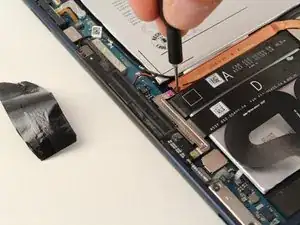

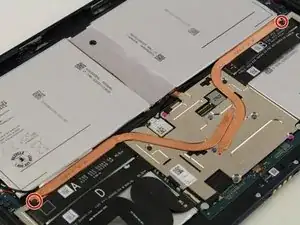

Используйте отвертку Torx T3, чтобы выкрутить два чёрных винта, удерживающих медную пластину.
Шаг 5

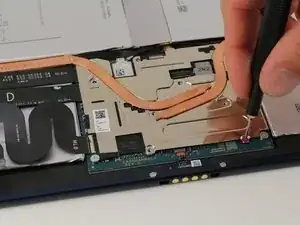

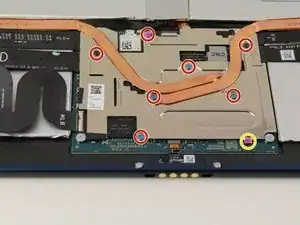

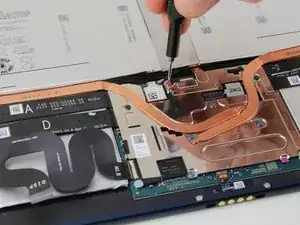

Используйте отвертку Torx T3, чтобы выкрутить семь винтов длиной 3 мм.
Используйте отвертку Torx T2, чтобы выкрутить розовый винт длиной 2 мм, расположенный ближе всего к краю.
Всего крепят пластину: четыре синих винта 3 мм, два чёрных винта 3 мм, один розовый винт 3 мм и один розовый винт 2 мм.
Шаг 6

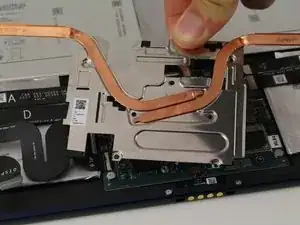

Поднимите и снимите металлическую пластину.
Шаг 7

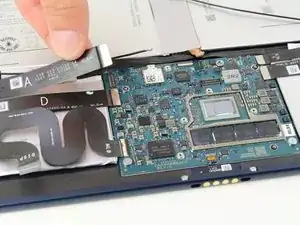

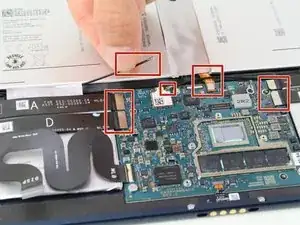

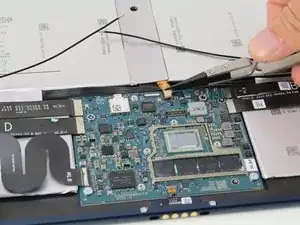

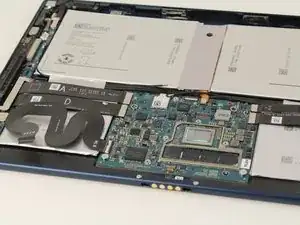

Снимите два динамических разъёма, один разъём батареи и отключите четыре плоских кабеля от материнской платы.
Для эффективного удаления кабелей могут понадобиться пинцет с нейлоновыми наконечниками.
Шаг 8

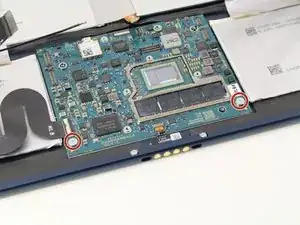

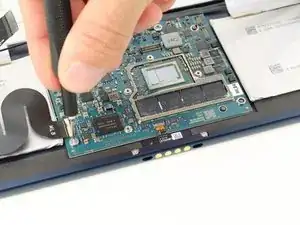

Используйте отвертку Torx T3, чтобы выкрутить два серебристых винта.
Снимите четыре открытых шайбы с материнской платы и отложите их в сторону.
Шаг 9

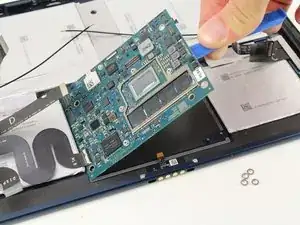

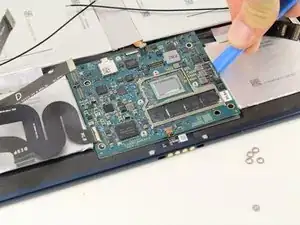

Используйте инструмент iFixit для вскрытия, чтобы извлечь материнскую плату из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
