Замена задней камеры Google Pixel Slate
Это руководство по замене показывает шаги, необходимые для замены треснувшей, повреждённой или иначе непригодной для работы задней камеры вашего Google Pixel Slate.
Задняя камера используется для съёмки с задней стороны устройства. Она может выйти из строя по ряду причин, включая заводской брак. Прежде чем заменять, сначала попробуйте сбросить устройство. Если проблема останется, продолжите замену.
Замена задней камеры не требует особых навыков. Каждый шаг в этом руководстве сопровождается кратким описанием и фотографиями, демонстрирующими, что нужно сделать.
Шаг 1
Разместите Google Pixel Slate экраном вверх.
Используйте инструмент iFixit для вскрытия, чтобы отделить экран от основной части.
Используйте присоску, чтобы снять экран с корпуса устройства.
Шаг 2
Осторожно отсоедините три плоских кабеля от экрана.
Аккуратно отделите и снимите экран с корпуса устройства.
Шаг 3

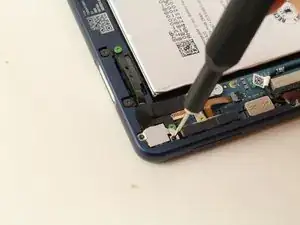

Используйте отвертку Torx T2, чтобы выкрутить два чёрных винта длиной 2 мм, удерживающих квадратную пластину.

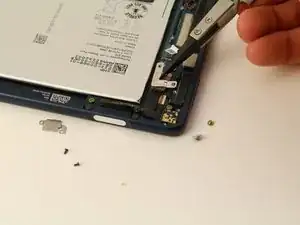

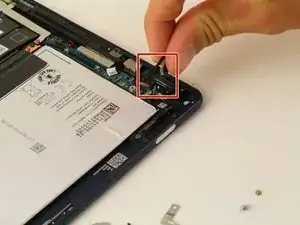

Используйте пинцет с нейлоновой насадкой, чтобы поднять металлическую пластину.
Шаг 4

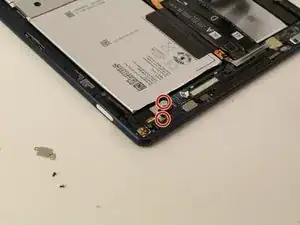

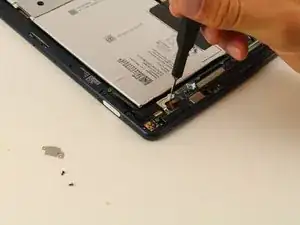

Используйте отвертку Torx T3, чтобы выкрутить два жёлтых и серых винта длиной 3 мм с L-образной пластины.

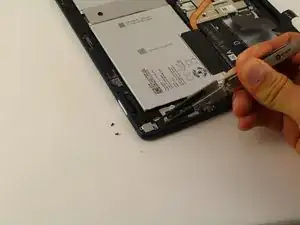

Используйте пинцет с нейлоновой насадкой, чтобы снять пластину с устройства.
Шаг 5

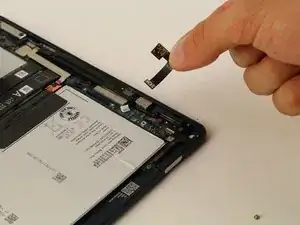

Осторожно потяните вверх, чтобы извлечь камеру.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
