Замена платы APEX TM785CH

Начните с того, что согните планшет в верхней белой части, чтобы открыть зазор между задней крышкой и корпусом планшета.

Вставьте пластиковый инструмент для вскрытия в зазор и нажмите вниз, чтобы отжать заднюю крышку.

Двигайтесь вдоль верхнего края планшета и повторите описанное выше действие.

Оттяните заднюю крышку от корпуса планшета, чтобы полностью её снять.

Сняв заднюю крышку, вы увидите аккумулятор.

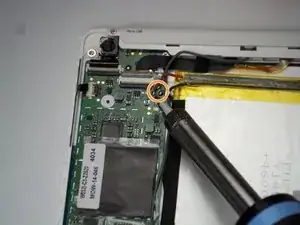

Вам потребуется паяльный/распаечный набор, чтобы выпаять три выводa аккумулятора, припаянные к плате.

Микрофон расположен в нижней центральной части планшета.

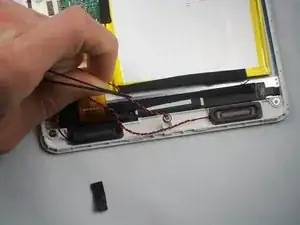

Снимите чёрную ленту, фиксирующую провода.

Снимите чёрную ленту, удерживающую микрофон на месте.

Микрофон теперь открыт и его можно аккуратно вытащить из гнезда.

Вам потребуется паяльный/распаечный набор, чтобы выпаять два вывода, где микрофон подключён к плате.

Динамики расположены в нижних левом и правом углах планшета.

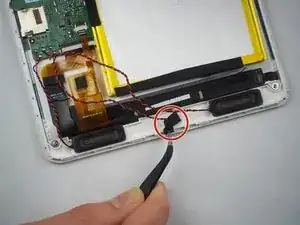

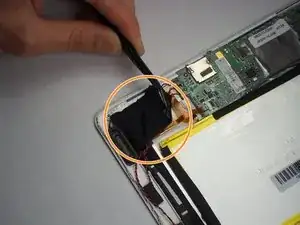

Если это ещё не сделано, снимите чёрную ленту, фиксирующую провода.

Подденьте лопатку под динамик в его гнезде, рядом с местом подключения проводов. Затем можно выпрессовать динамики.

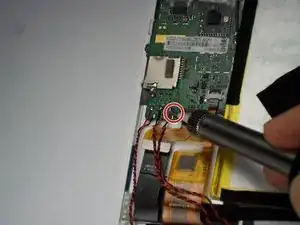

Вам потребуется паяльный/распаечный набор, чтобы выпаять четыре вывода, где динамики подключены к плате.

Чтобы добраться до фронтальной камеры, сначала нужно снять верхнюю панель.

Открутите два винта Филлипс 2,25 мм с верхней пластиковой панели крестовой отвёрткой #00, чтобы снять её.

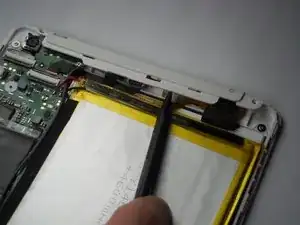

После откручивания подденьте панель лопаткой, вставив её под панель, чтобы отщёлкнуть её.

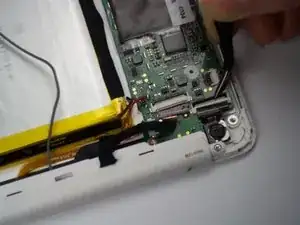

Сначала используйте пинцет с пластиковым покрытием, чтобы поднять чёрную фиксирующую язычок.

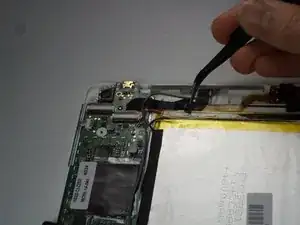

Потяните за чёрный разъём пинцетом как можно ближе к белой основе разъёма, следя за тем, чтобы не тянуть за основание разъёма.

Важно быть осторожным, чтобы не повредить чёрную ленту разъёма или белую основу.

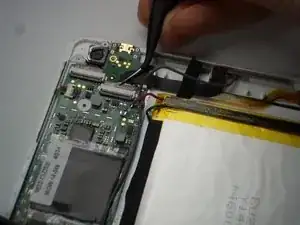

Далее используйте пинцет, чтобы отодрать ленту, прижимающую разъём к фронтальной камере.

Фронтальная камера теперь может быть извлечена из её гнезда.

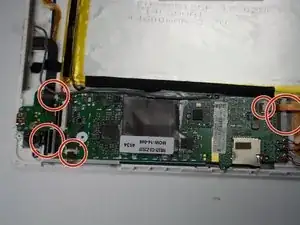

После снятия верхней панели, аккумулятора, динамиков, микрофона и фронтальной камеры вам также нужно с помощью пинцета снять разъёмы, как указано ранее, тем же способом.

Важно быть осторожным, чтобы не повредить чёрную ленту разъёма или белую основу.

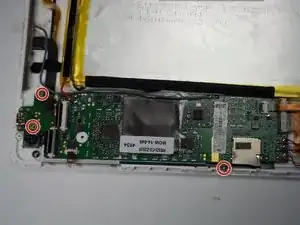

С помощью крестовой отвёртки снимите три винта 2,25 мм с платы.

Плата теперь может быть вынута из планшета.
