Замена аудиоразъёма Kurio Motion

Аудио в ваших наушниках искажено или не работает? Вам нужно будет заменить его. Для этого потребуется пайка, поэтому обратитесь к этому руководству.

Шаг 1

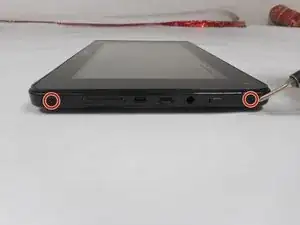

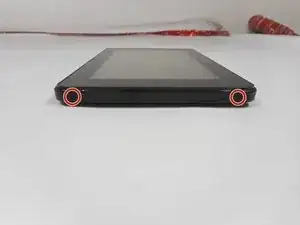

Используйте отвертку Phillips #00, чтобы открутить четыре винта по 5 мм.

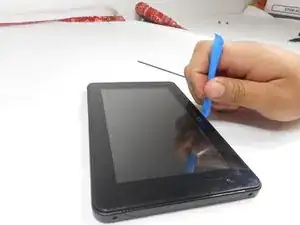

Используйте инструмент для открывания iFixit, чтобы отделить экран от задней панели.

Экран соединён с задней панелью при помощи зажимов внутри устройства. Если вы будете тянуть слишком сильно, они могут сломаться.

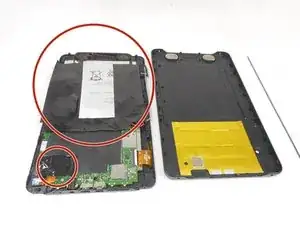

Удалите ленту с краёв батареи и маленький кусочек с материнской платы.

Удалите два винта по 5 мм с материнской платы.

Удалите разъёмы, подняв зажимы и аккуратно потянув.

Отпаивайте соединения, удерживающие аудиоразъём. Для этого обратитесь к этому руководству.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
