Замена камеры Kurio 7

Начните с удаления резиновой крышки с Kurio 7.

Удалите четыре винта Phillips #00 длиной 30 мм из внешнего корпуса.

Вставьте пластиковый инструмент для открытия в зазор между передней и задней крышками устройства.

Проведите пластиковым инструментом по краю устройства. Осторожно подденьте защёлки, которые удерживают переднюю и заднюю крышки вместе.

Будьте осторожны, чтобы не сломать защёлки, которые удерживают переднюю и заднюю крышки вместе.

После того как все защёлки отщёлкнутся, задняя крышка должна легко сниматься.

Осторожно снимите заднюю крышку. Внутри находятся провода, которые могут зацепиться за крышку при снятии. Эти провода припаяны к компонентам и их трудно снова присоединить.

Используйте пластиковую кредитную карту или другой тонкий предмет, чтобы отделить батарею от экрана.

Работайте картой аккуратно и медленно, чтобы не повредить, не сломать и не деформировать батарею.

Осторожно отложите батарею в сторону.

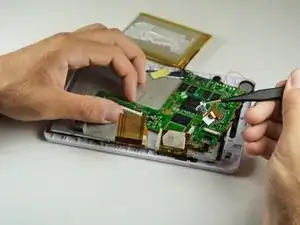

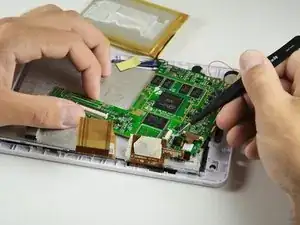

Используйте отвертку Phillips #00, чтобы удалить восемь винтов длиной 40 мм, удерживающих материнскую плату на месте.

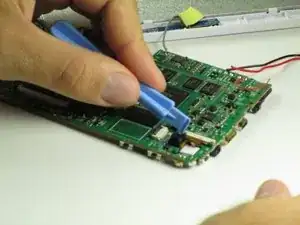

Поместите пластиковый инструмент для открытия у основания чёрного зажима для ленты и поднимите его, как рычаг, чтобы освободить крепление. Это должно освободить зажим, удерживающий шлейф в креплении.

Выньте шлейф из крепления.

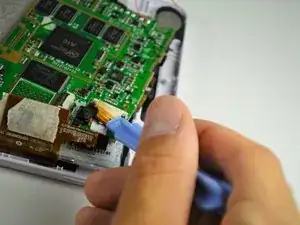

На жёлтом шлейфе должна быть маскировочная лента. Оттяните ленту от материнской платы и оберните её вокруг жёлтого шлейфа.

Не снимайте ленту полностью с материнской платы, так как она используется для защиты компонентов на шлейфе.

Чтобы удалить шлейф из крепления, выполните те же шаги, что и в Шаге 3.

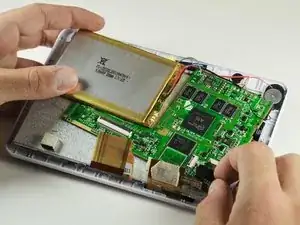

Отложите шлейфы в сторону и поместите батарею ближе к нижней части Kurio.

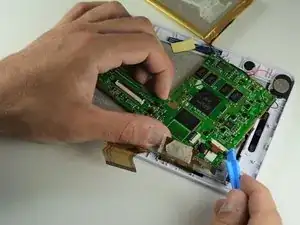

Материнская плата теперь снята, чтобы можно было работать с другими компонентами.

Осторожно удалите мягкую чёрную ленту, покрывающую камеру. Сохраните ленту для шагов по установке замены.

Чтобы освободить шлейф камеры, используйте инструмент для открытия, чтобы потянуть за чёрные края крепления шлейфа.

Чередуйте стороны, пока шлейф не станет достаточно свободным для вынимания.

Возможно, камера закреплена горячим клеем. Используйте пинцет, чтобы аккуратно удалить его.

Чтобы извлечь камеру, захватите шлейф пинцетом и протяните камеру через отверстие в материнской плате.

Не тяните шлейф сильно, постарайтесь выровнять камеру так, чтобы она проходила через отверстие в материнской плате.

Камера двухсторонняя, так как в Kurio 7 есть как фронтальная, так и задняя камеры.

Вы успешно удалили камеру!
