Замена динамика Kurio 7

Начните со снятия резиновой накладки с Kurio 7.

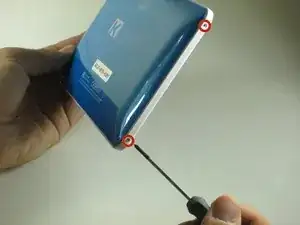

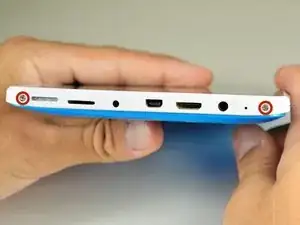

Удалите четыре винта Phillips #00 длиной 30 мм с внешнего корпуса.

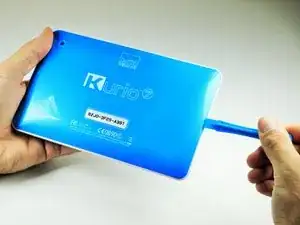

Вставьте пластиковый инструмент для вскрытия в зазор между передней и задней крышками устройства.

Проведите пластиковым инструментом по краю корпуса. Осторожно подденьте защёлки, удерживающие переднюю и заднюю крышки вместе.

Будьте осторожны, чтобы не отломать защёлки, удерживающие переднюю и заднюю крышки вместе.

Когда все защёлки будут освобождены, задняя крышка должна легко сняться.

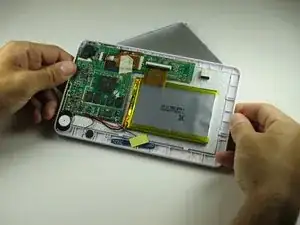

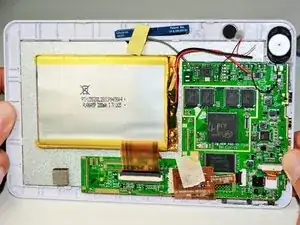

Осторожно снимайте заднюю крышку. Внутри есть провода, которые могут зацепиться за крышку при снятии. Эти провода припаяны к компонентам и трудно подлежат повторному присоединению.

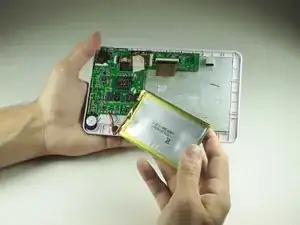

Используйте пластиковую карту или другой тонкий предмет, чтобы отделить аккумулятор от экрана.

Работайте картой аккуратно и медленно, чтобы не повредить, не сломать и не деформировать аккумулятор.

Осторожно отложите аккумулятор в сторону.

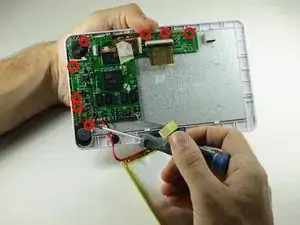

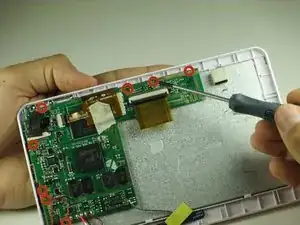

С помощью отвертки Phillips #00 удалите восемь винтов длиной 40 мм, удерживающих материнскую плату на месте.

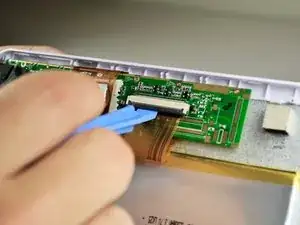

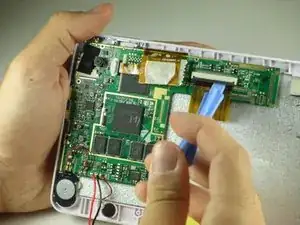

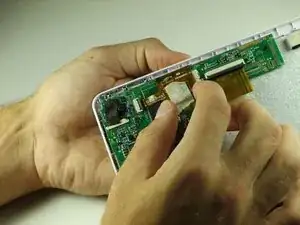

Поместите пластиковый инструмент под основание чёрного зажима ленточного кабеля и поднимите вверх, как рычаг, чтобы освободить крепление. Это должно освободить зажим, удерживающий шлейф в разъёме.

Вытяните шлейф из разъёма.

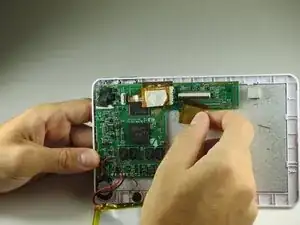

На жёлтом шлейфе должна быть малярная лента. Отцепите ленту от материнской платы и оберните её вокруг жёлтого шлейфа.

Не снимайте ленту полностью с материнской платы, так как она защищает компоненты на шлейфе.

Чтобы извлечь шлейф из разъёма, выполните те же действия, что и в шаге 3.

Оттяните шлейфы назад и поместите аккумулятор ближе к нижней части Kurio.

Материнская плата теперь снята, чтобы можно было работать с другими компонентами.

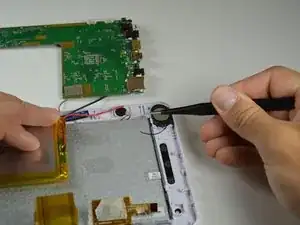

Снимите провода с материнской платы пинцетом. Провода плохо припаяны.

Прежде чем разорвать припой, проверьте соединения проводов. Возможно, вы сможете просто припаявать провод, если он уже оторван.

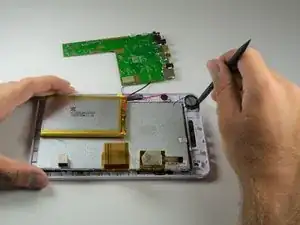

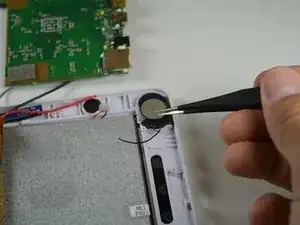

Удалите остатки горячего клея, удерживающего динамик, с помощью пинцета, аккуратно срывая их.

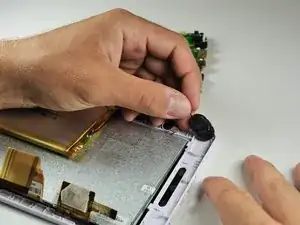

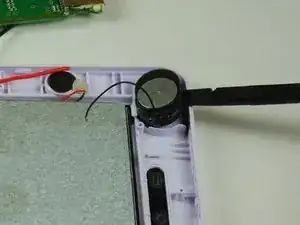

Используйте лопатку, чтобы поддеть и вынуть старый динамик.

Вы успешно сняли динамик!
