Замена материнской платы Kurio Xtreme
Следуйте этому руководству, чтобы заменить материнскую плату в вашем Kurio Xtreme. Перед началом убедитесь, что у вас есть паяльник и вы умеете им пользоваться.
Шаг 1
Снимите резиновый чехол, начиная с одного из верхних углов и продолжая снимать, пока крышка полностью не удалится.
Шаг 2
Открутите четыре чёрных винта 4 мм крестовой отвёрткой Phillips #000.
По два винта с каждой стороны устройства (всего четыре).
Шаг 3
Вставьте пластиковый инструмент для вскрытия между краями синей передней панели и чёрной задней панели.
Проведите пластиковым инструментом по периметру корпуса. Возможно, потребуется многократно проводить инструментом вверх и вниз по краям устройства.
Следите, чтобы не сломать пластиковые защёлки вдоль краёв корпуса при снятии задней крышки.
Осторожно подденьте и снимите заднюю панель с остальной части устройства.
Шаг 4

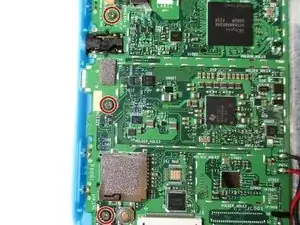

Открутите три винта 4 мм крестовой отвёрткой Phillips #000.
Шаг 5

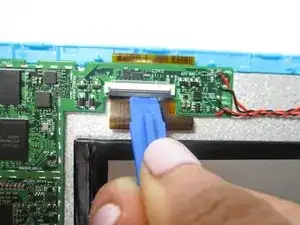

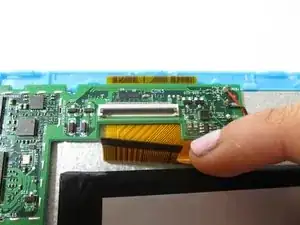

Снимите оранжевый ленточный кабель дисплея над аккумулятором, поддев разъём ZIF пластиковым инструментом для вскрытия.
Шаг 6

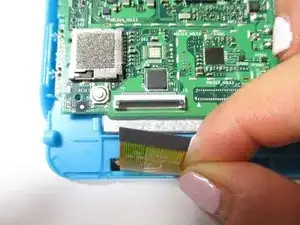

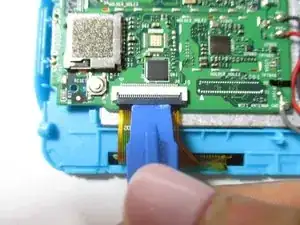

Снимите оранжевый ленточный кабель дисплея слева от аккумулятора, поддев разъём ZIF пластиковым инструментом для вскрытия.
Шаг 7

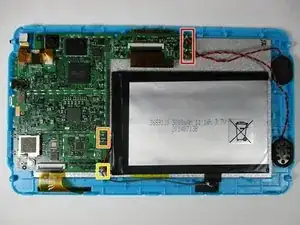

Отсоедините 7 проводов, подключённых к материнской плате, распаяв концы, которые соединяют их с платой.
2 пары красно-чёрных проводов динамиков (всего 4 провода)
1 пара красно-чёрных проводов батареи (всего 2 провода)
1 серый провод заземления
Паяльник сильно нагревается и может причинить травму при контакте с кожей.
Шаг 8

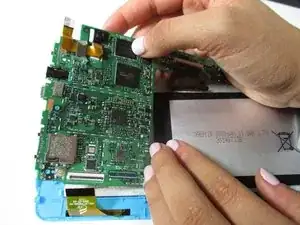

Извлеките материнскую плату, подняв её из корпуса.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
