Замена экрана Kurio 7

Начните с снятия резиновой накладки с Kurio 7.

Снимите четыре винта Phillips #00 длиной 30 мм с внешнего корпуса.

Вставьте пластиковый инструмент для вскрытия в щель между передней и задней крышками устройства.

Проведите пластиковым инструментом по краю корпуса. Осторожно подденьте защёлки, удерживающие переднюю и заднюю крышки вместе.

Будьте внимательны, чтобы не сломать защёлки, удерживающие переднюю и заднюю крышки.

Когда все защёлки будут отщёлкнуты, задняя крышка должна легко сниматься.

Осторожно снимайте заднюю крышку. Внутри есть провода, которые могут зацепиться за крышку при снятии. Эти провода припаяны к компонентам и трудно подлежат повторному креплению.

Используйте пластиковую карточку или другой тонкий предмет, чтобы отделить батарею от экрана.

Работайте картой осторожно и медленно, чтобы не повредить, не сломать и не деформировать батарею.

Аккуратно отложите батарею в сторону.

Используйте отвертку Phillips #00, чтобы удалить восемь винтов длиной 40 мм, удерживающих материнскую плату.

Разместите пластиковый инструмент у основания чёрного зажима ленточного кабеля и потяните вверх, подобно рычагу, чтобы освободить крепление. Это должно освободить зажим, удерживающий шлейф в розетке.

Выньте шлейф из разъёма.

На жёлтом шлейфе должна быть малярная лента. Снимите ленту с материнской платы и оберните её вокруг жёлтого шлейфа.

Не снимайте ленту полностью с материнской платы, так как она защищает компоненты на шлейфе.

Чтобы снять шлейф из разъёма, выполните те же действия, что и в Шаге 3.

Отодвиньте шлейфы и поместите батарею ближе к нижней части Kurio.

Материнская плата теперь снята, чтобы можно было работать с другими компонентами.

Переверните материнскую плату вниз у основания устройства.

Будьте осторожны, чтобы не выдернуть провода при перемещении материнской платы.

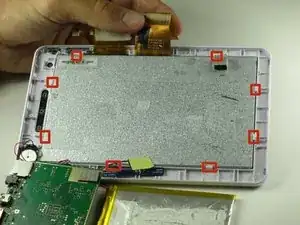

Это сложный этап, возможно понадобится дополнительная пара рук. Используйте инструмент для вскрытия, чтобы поддеть экран снизу под защёлки, удерживающие его на месте.

Как только появится зазор между экраном и корпусом, вставьте инструмент под экран.

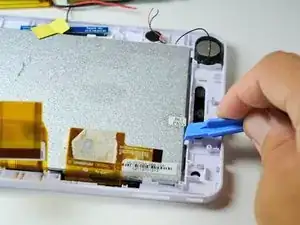

Проведите инструментом по периметру экрана, освобождая защёлки по ходу движения.

Будьте осторожны, чтобы не тянуть слишком сильно за материнскую плату во время этой операции, так как к корпусу ещё прикреплено много проводов.

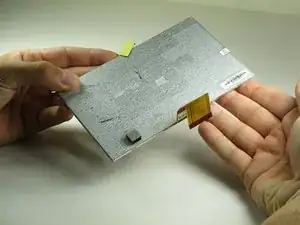

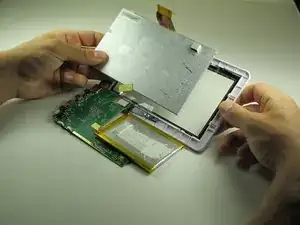

Выньте экран из корпуса.

Вы успешно сняли экран!
