Замена материнской платы Kurio 10S
Материнская плата содержит всю электронику и большинство компонентов вашего устройства. Замена материнской платы может устранить многие неисправности, возникающие с устройством, а также позволит получить доступ ко всем компонентам внутри. Это руководство проведёт вас через шаги по доступу к материнской плате Kurio 10S и её замене при необходимости.
Шаг 1

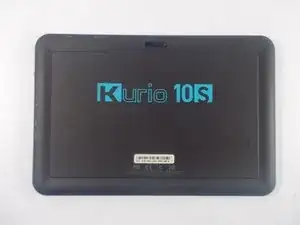

Переверните устройство и положите экраном вниз на ровную чистую поверхность, чтобы экран не поцарапался.
Шаг 2

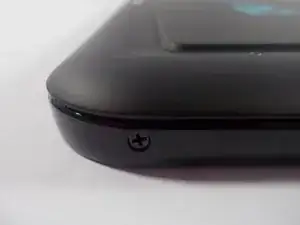

Найдите четыре винта, по два с каждой стороны.
С помощью крестовой отвёртки аккуратно выкрутите каждый винт и храните их вместе в безопасном месте.
Шаг 3

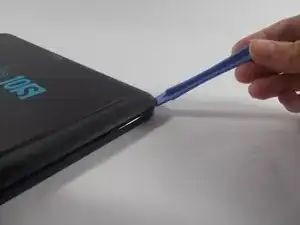

После удаления всех винтов используйте лопатку, чтобы попасть под угол и отщёлкнуть фиксаторы.
Когда лопатка окажется под крышкой, пройдите по периметру устройства, слегка надавливая внутрь, следя чтобы лопатка оставалась под крышкой, пока все защёлки не будут сняты.
Шаг 4

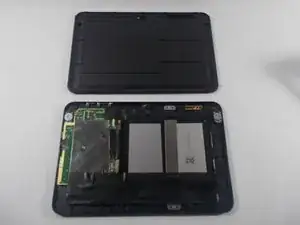

Задняя крышка должна легко сниматься с устройства, и вы увидите аккумулятор и другие внутренние компоненты.
Шаг 5

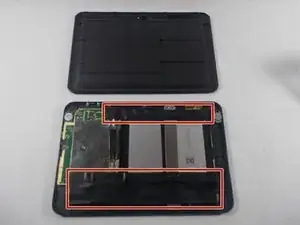

Снимите электрическую ленту, окружающую аккумулятор.
Шаг 6

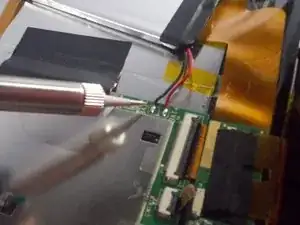

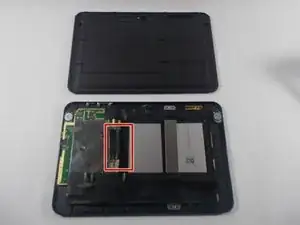

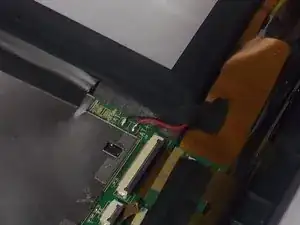

Найдите красный и чёрный провода, по которым аккумулятор подключён к материнской плате.
Теперь отсоедините красный и чёрный провода, спаяв концы проводов там, где они подключены к материнской плате.
Шаг 7

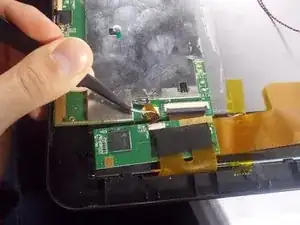

Найдите и удалите медную ленту, соединяющую материнскую плату с задней частью экрана.
Шаг 8

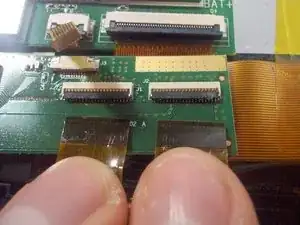

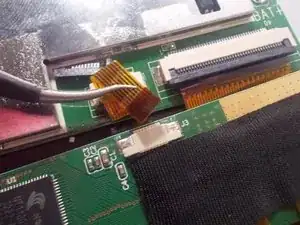

Найдите ленточные кабели, соединяющие материнскую плату с экраном и другими периферийными устройствами.
Осторожно поднимите чёрную часть коннектора кабеля на материнской плате и вытяните кабель из разъёма.
Шаг 9

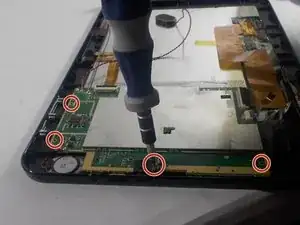

Найдите и снимите четыре винта, удерживающие материнскую плату в устройстве, используя крестовую отвёртку.
Шаг 10

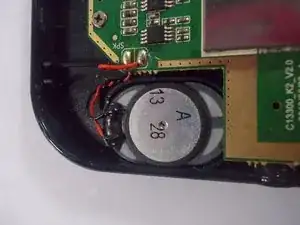

Найдите и распаяйте провода, идущие к динамикам с каждой стороны устройства.
Теперь материнская плата может быть удалена и заменена.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
