Замена экрана Kurio Touch 4S

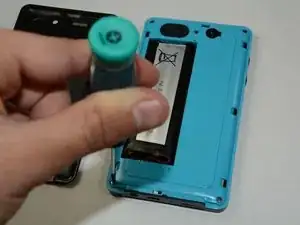

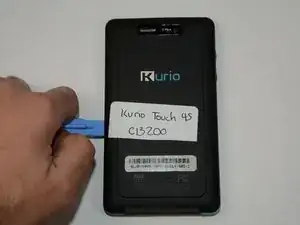

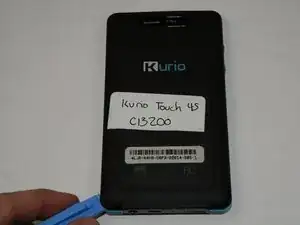

Откройте заднюю крышку с помощью пластиковой лопатки.

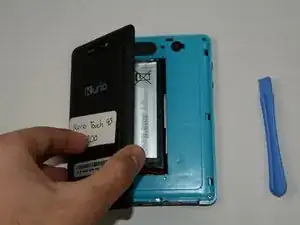

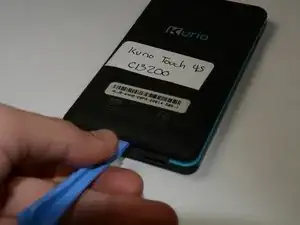

Снимите заднюю крышку, поддев её от корпуса Kurio.

Проще всего снимать крышку снизу и сверху; попытайтесь открыть её от правой стороны к левой.

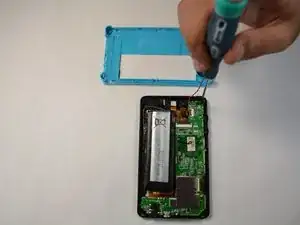

Чтобы снять батарею, открутите четыре филипсовских винта 5 мм по бокам устройства, используя отвертку Philips #1.

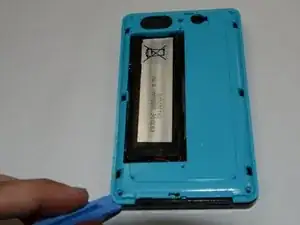

После удаления четырёх филипсовских винтов 5 мм используйте пластиковую лопатку, чтобы приподнять пластиковой кожух устройства.

Все эти винты одинаковые, поэтому не переживайте, если переставите их местами.

Снимите пластиковый кожух, закрывающий область камеры.

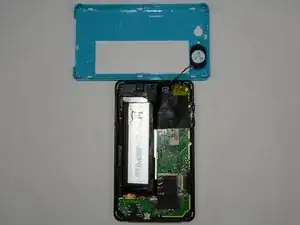

Разделите две половины Kurio Touch 4S и уложите их рядом друг с другом.

Используйте отвертку Phillips #1, чтобы открутить четыре винта на материнской плате.

Откручивайте аккуратно, не применяйте чрезмерную силу — вы можете повредить материнскую плату.

Используйте пластиковую лопатку, чтобы вынуть батарею.

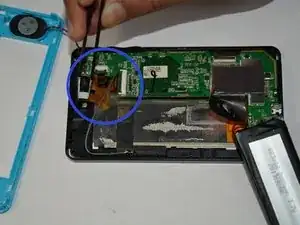

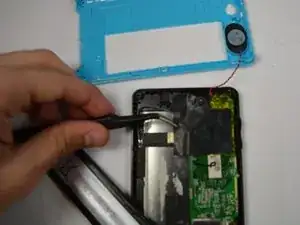

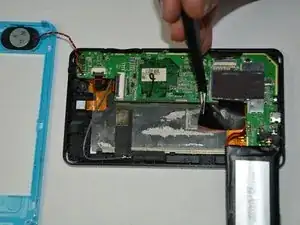

С помощью пинцета снимите чёрную клейкую ленту, прикреплённую к материнской плате.

Отсоедините все шлейфы, подключённые к материнской плате.

Также снимите модуль камеры и другие компоненты, закреплённые на плате.

Для дополнительной информации по пайке Нажмите здесь

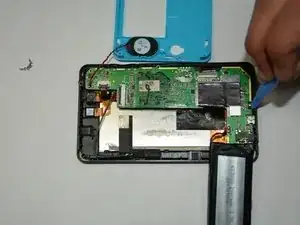

Снимите материнскую плату с помощью пластиковой лопатки.

Перед снятием платы отсоедините разъём питания.

Используйте пластиковую лопатку, чтобы снять экран.

Не прикладывайте чрезмерного давления — передняя панель может быть повреждена.

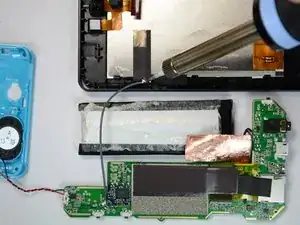

Используйте паяльный инструмент, чтобы отсоединить провод, соединяющий экран и материнскую плату.

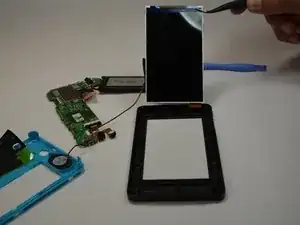

С помощью пинцета извлеките экран из Kurio Touch 4S.
