Замена кнопки громкости/питания Kurio 7

Начните со снятия резиновой накладки с Kurio 7.

Удалите четыре винта Phillips #00 длиной 30 мм из корпуса.

Вставьте пластиковый монтажный инструмент в зазор между передней и задней крышками устройства.

Проведите пластиковым инструментом по краю устройства. Осторожно отожмите защёлки, удерживающие переднюю и заднюю крышки вместе.

Будьте осторожны, чтобы не сломать защёлки, удерживающие переднюю и заднюю крышки вместе.

После освобождения всех защёлок задняя крышка должна легко сниматься.

Осторожно снимайте заднюю крышку. Внутри есть провода, которые могут зацепиться за крышку при снятии. Эти провода припаяны к компонентам и трудно подлежат повторному подключению.

Используйте пластиковую карту или другой тонкий предмет, чтобы отделить батарею от экрана.

Работайте картой аккуратно и медленно, чтобы не повредить, не раздавить и не деформировать батарею.

Осторожно отложите батарею в сторону.

Используйте отвертку Phillips #00, чтобы удалить восемь винтов длиной 40 мм, удерживающих материнскую плату на месте.

Поместите пластиковый монтажный инструмент у основания чёрного зажима шлейфа и потяните вверх, как рычаг, чтобы освободить крепление. Это должно освободить зажим, удерживающий шлейф в гнезде.

Вытяните шлейф из гнезда.

На жёлтом шлейфе должна быть маскировочная лента. Оттяните ленту от материнской платы и оберните её вокруг жёлтого шлейфа.

Не отрывайте ленту полностью от материнской платы, так как она используется для защиты компонентов на шлейфе.

Чтобы снять шлейф из гнезда, выполните те же действия, что и в шаге 3.

Отодвиньте шлейфы и поместите батарею ближе к нижней части Kurio.

Материнская плата теперь снята, чтобы можно было работать с другими компонентами.

Откиньте материнскую плату вниз, ближе к основанию устройства.

Будьте осторожны, чтобы не вытащить провода при перемещении материнской платы.

Это сложный этап, и может потребоваться лишняя пара рук. Используйте монтажный инструмент, чтобы поддеть экран снизу под защёлками, удерживающими его на месте.

Когда появится небольшой зазор между экраном и крышкой, подведите под экран монтажный инструмент.

Проведите инструментом по периметру экрана, освобождая защёлки по мере продвижения.

Осторожно: не тяните слишком сильно за материнскую плату во время этой операции, так как к корпусу устройства по-прежнему подключено много проводов.

Выньте экран из корпуса.

Вы успешно сняли экран!

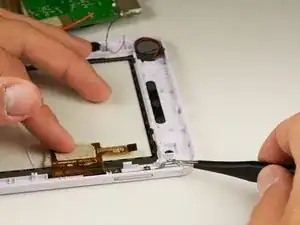

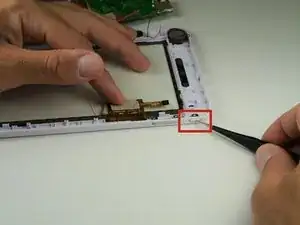

Найдите кнопку громкости. Она расположена в углу рядом с динамиком.

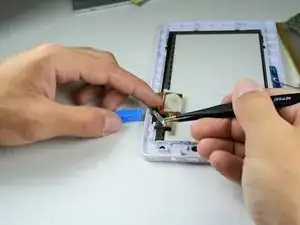

Вытяните отщёлкнутую кнопку питания.

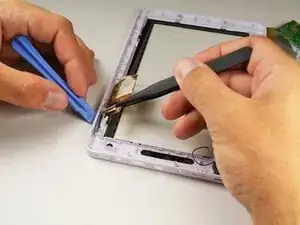

Удалите кнопку громкости, используя монтажный инструмент, чтобы сдвинуть её внутрь с внешней стороны, одновременно вытягивая её изнутри пинцетом.

Не бойтесь нажимать сильно монтажным инструментом. Для удаления кнопки может потребоваться дополнительное усилие.
