Замена материнской платы Kurio Motion
Ваш планшет не принимает зарядку, не отображает информацию на экране или у вас нет звука? Если вы уже пробовали заменить батарею, экран и аудиоджек, но проблемы сохраняются, значит, вам нужно заменить материнскую плату. В этом руководстве потребуется пайка, поэтому обратитесь к этому руководству.
Шаг 1

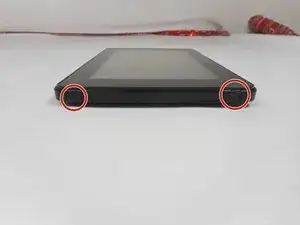

Используйте отвертку Philips #0, чтобы удалить четыре винта по 5 мм с боковых сторон устройства.
Шаг 2

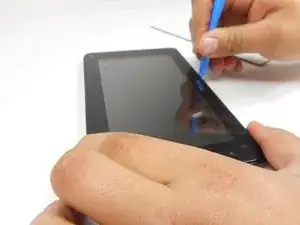

Используйте инструмент для открытия Ifixit, чтобы приоткрыть устройство и снять заднюю крышку Kurio Motion.
Шаг 3

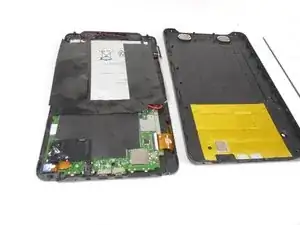

Удалите ленту, закрывающую края батареи.
Шаг 4

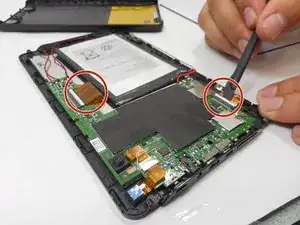

Удалите оранжевые соединители, подключенные к материнской плате, подняв белый язычок, а затем аккуратно потяните соединитель.
Шаг 5

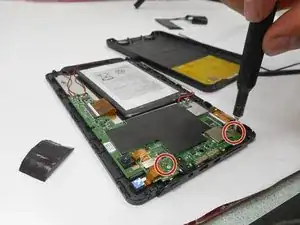

Извлеките винты по 5 мм, расположенные в верхних правом и левом углах материнской платы.
Шаг 6

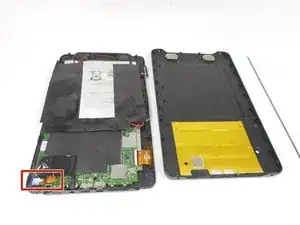

Аккуратно снимите ленту, закрывающую камеру.
Шаг 7

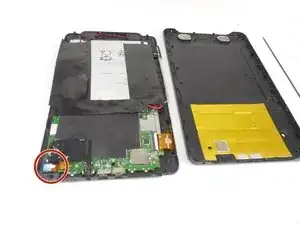

Используйте лопатку, чтобы осторожно извлечь камеру.
Шаг 8

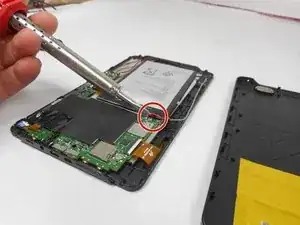

Используйте инструмент для пайки, чтобы припаять провода, подключенные к батарее, и серый провод рядом с ними.
Шаг 9
Используйте инструмент для пайки, чтобы припаять провода, подключенные к динамикам.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
