Замена разъёма для наушников VTech InnoTab 2

Немного надавите и сдвиньте кнопку над отсеком для батареек вправо, чтобы открыть.

Снимите крышку отсека для батареек, сдвинув её от центра устройства.

Это устройство требует 4 батарейки типа AA для работы без адаптера питания.

Снимите все девять пластиковых заглушек с задней части устройства с помощью пластикового инструмента для вскрытия.

Эти заглушки изготовлены из твёрдого пластика, поэтому их может быть трудно снять.

Снимите жёсткую резиновую заглушку, расположенную у гнезда картриджа, с помощью пластикового инструмента для вскрытия.

Будьте осторожны, не прилагайте чрезмерных усилий.

После снятия резиновой заглушки отвинтите один 7 мм винт с помощью отвёртки J0.

Снимите все десять 7 мм винтов с задней панели устройства с помощью биты JO.

Не прилагайте чрезмерных усилий при выкручивании винтов, чтобы не повредить пластиковый корпус.

С помощью пластикового инструмента для вскрытия отделите заднюю панель от передней части.

Не прилагайте чрезмерных усилий. Если задняя панель не отходит легко, ещё раз проверьте, все ли винты были удалены.

После снятия задней панели вы сможете увидеть материнскую плату и другие компоненты внутри устройства.

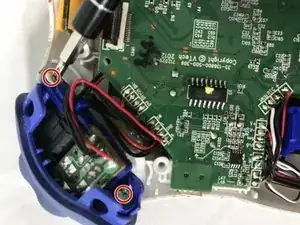

Снимите два 7 мм винта с левого бампера устройства с помощью отвёртки J0.

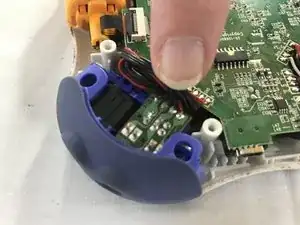

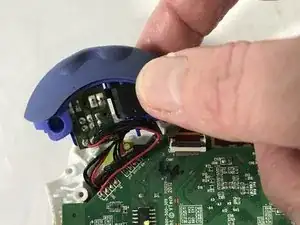

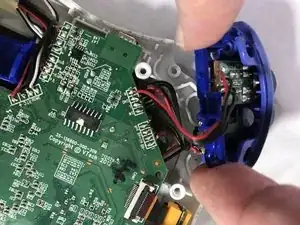

Будьте осторожны, не тяните слишком сильно при снятии бампера, чтобы не повредить схему.

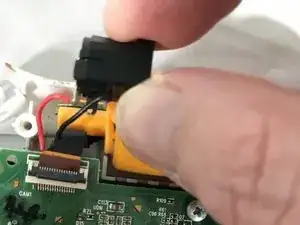

Аккуратно выньте разъём для наушников, используя пальцы.

Выпаяйте показанные точки, чтобы полностью удалить разъём для наушников с материнской платы.

Руководство по пайке, предлагаемое IFIXIT, можно найти здесь Soldering Skills
