Замена микрофона Mid F900
Это руководство по замене микрофона в устройстве. Убедитесь, что вы следуете всем шагам правильно и обращаетесь с компонентами осторожно.
Шаг 1

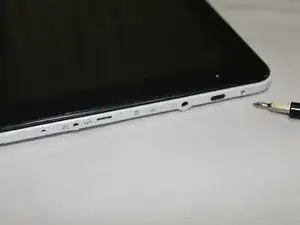

Используя отвертку с крестовой головкой J00, удалите два винта, расположенные внизу устройства.
Винты размером 5 мм x 1 мм.
Шаг 2

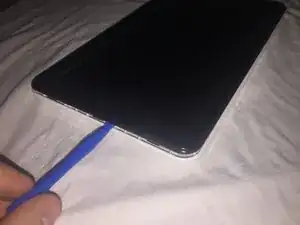

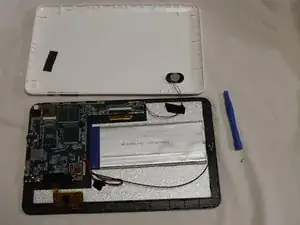

Используйте пластиковый инструмент для открытия, чтобы отсоединить белую заднюю крышку устройства.
Шаг 3

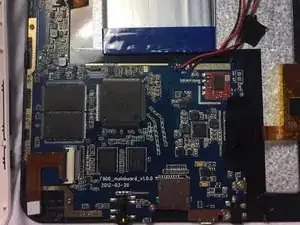

Используя отвертку с крестовой головкой +00, удалите винты, фиксирующие материнскую плату к корпусу устройства.
Винты размером 4 мм x 1 мм.
Шаг 4

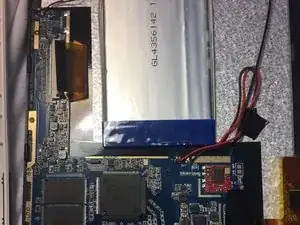

Отпаивайте два черных и красный провода, подключенные к материнской плате.
Отсоедините и удалите шлейфы, прикрепленные к материнской плате.
Для помощи с пайкой воспользуйтесь руководством Как паять и отпаивать соединения.
Шаг 5

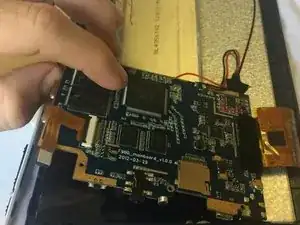

Осторожно поднимите и удалите материнскую плату из корпуса устройства.
Шаг 6

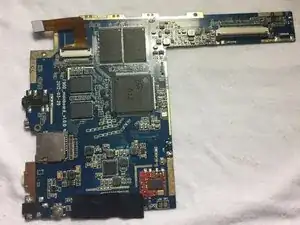

Переверните материнскую плату, чтобы увидеть ее нижнюю сторону.
Найдите и отпаивайте микрофон, расположенный в нижней части материнской платы, и удалите его.
Припаяйте новый микрофон на его место.
Для помощи с пайкой ознакомьтесь с руководством Как паять и отпаивать соединения.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
