Отключение материнской платы

По возможности полностью разрядите батарею ридера перед началом ремонта. Идеально — чтобы она была полностью разряжена.

При желании, чтобы ускорить разряд, перейдите в Ещё → Настройки → Энергосбережение и конфиденциальность и установите Автоматически переходить в спящий режим через и Автоматическое выключение через в значение Никогда.

При работе на или рядом с батареей не используйте острые металлические инструменты, чтобы не проткнуть и не коротнуть батарею.

Отключите все кабели и полностью выключите ридер.

Экран должен быть чёрным и отображать Powered off.

Переверните ридер так, чтобы экран был вниз.

Разверните лопатку под прямым углом и вставьте её наконечник под верхний правый угол задней крышки, возле кнопки питания.

Нажмите вниз и подденьте лопаткой вверх, пока не почувствуете, что она вошла между одним из защёлок и рамой.

Возможно, придётся попробовать несколько мест вдоль угла, пока лопатка не войдёт между одной из защёлок.

Сдвиньте лопатку в направлении нижнего правого угла, чтобы освободить защёлки вдоль правого края.

Поверните лопатку параллельно под заднюю крышку и прокрутите её вокруг нижнего правого угла, чтобы освободить защёлки.

Если возникают трудности, попробуйте прокрутить лопатку, чтобы поднять угол и вывести защёлки из пазов.

Сдвиньте лопатку в направлении нижнего левого угла, чтобы освободить защёлки вдоль нижнего края.

На этом этапе вы должны суметь захватить заднюю крышку и освободить оставшиеся защёлки. Если нет, продвиньте лопатку под по периметру задней крышки, пока не сможете захватить край.

Схватите правый край задней крышки и оторвите её от ридера, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с ридером и прижмите по периметру, пока все защёлки не защёлкнутся на месте.

Вся поверхность внутренностей ридера покрыта тонким пластиковым влагозащитным покрытием. Имейте в виду следующее при дальнейшей разборке:

Хотя это не повредит устройство, удаление покрытия делает его уязвимым к возможному повреждению водой.

Покрытие хрупкое и может осыпаться на множество мелких кусочков. Нагрев покрытия помогает, но работа с ним всё равно занимает много времени.

В зависимости от ремонта, возможно, придётся удалить покрытие с ZIF-разъёмов и их кабелей.

Используйте лопатку, чтобы поддеть и отключить батарейный разъём с защёлкой.

Не поддёргивайте, опираясь на материнскую плату — вы рискуете сломать мелкие поверхностно-монтируемые компоненты.

Ваш экран E-ink продолжит отображать Powered off даже после отключения — это нормально!

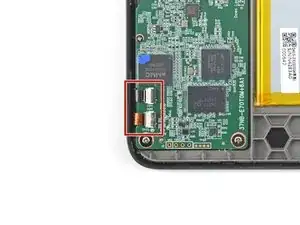

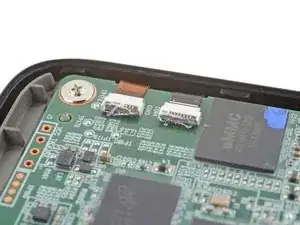

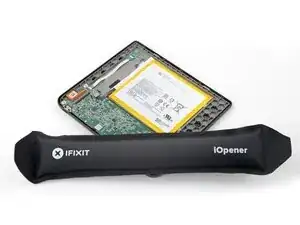

Нагрейте iOpener и положите его на ZIF-разъёмы кабеля цифронила в течение 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку в течение 30 секунд.

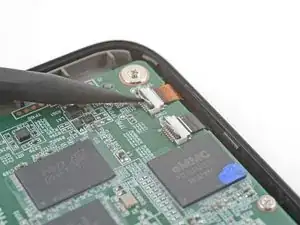

Используйте наконечник лопатки, чтобы соскаблить покрытие вдоль чёрных фиксирующих язычков ZIF-разъёмов — настолько, чтобы можно было захватить скомканные кусочки острыми пинцетами.

Используйте острые пинцеты, чтобы снять покрытие вокруг чёрных фиксирующих язычков и их петель на ZIF-разъёме.

Если покрытие стало слишком хрупким и трудно снимается, повторно нагрейте разъёмы и попробуйте снова.

Это кропотливый процесс! Неполное удаление покрытия может повредить фиксирующий язычок при отключении, поэтому действуйте медленно и аккуратно!

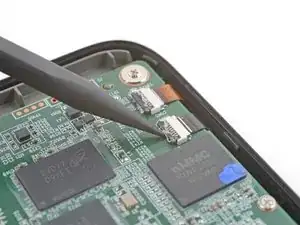

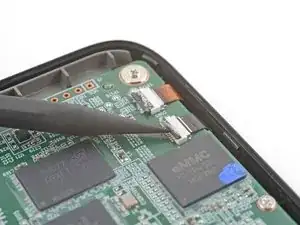

Используйте наконечник лопатки, чтобы приподнять фиксирующие язычки ZIF-разъёмов.

Фиксирующие язычки должны быть почти вертикально расположены в разблокированном состоянии. Если нет, удалите больше покрытия, пока язычки не смогут свободно двигаться.

Приложите нагретый iOpener к ZIF-разъёмам кабеля цифронила на 90 секунд, чтобы смягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку в течение 30 секунд.

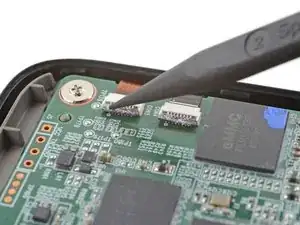

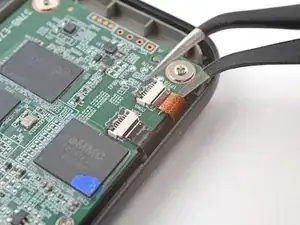

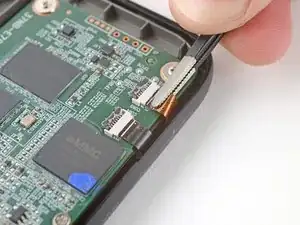

Просуньте одну лапку пары заострённых пинцетов под кабели, чтобы отделить покрытие, фиксирующее их к материнской плате.

Нужно отделить только столько покрытия, чтобы можно было захватить кабели тупоконечными пинцетами.

Из‑за неудобного угла этот шаг требует терпения, чтобы не порвать кабели. Работайте медленно и регулярно применяйте нагрев.

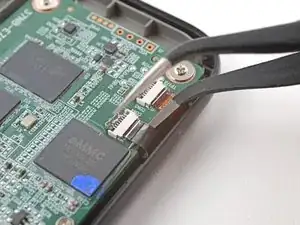

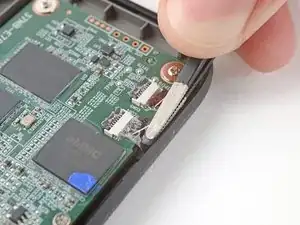

Используйте тупоконечные пинцеты, чтобы медленно и плавно оттянуть кабели от их ZIF‑разъёмов под уровнем, отделяя покрытие.

Захват пинцета ближе к кончику поможет плотнее удерживать кабели.

Продолжайте тянуть кабели, пока они полностью не отключатся.

При сборке:

Осмотрите концы кабелей и ZIF‑разъёмы на предмет остатков покрытия, которые могут помешать хорошему контакту.

Снимите покрытие, подогревая кабель и ZIF‑разъёмы, если покрытие станет слишком ломким.

Внешний вид не имеет значения — нужно удалить только столько покрытия, чтобы кабели правильно сели в разъёмы.

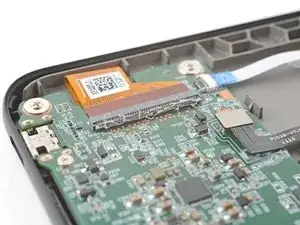

Приложите нагретый iOpener к ZIF‑разъёму кабеля дисплея на 90 секунд, чтобы размягчить покрытие.

В качестве альтернативы можно использовать фен или тепловую пушку в течение 30 секунд.

ZIF‑разъём кабеля дисплея больше и требует иной процедуры для правильного отключения.

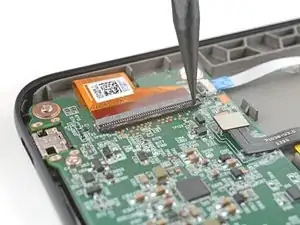

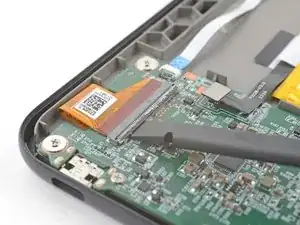

Используйте кончик лопатки, чтобы соскоблить покрытие вдоль чёрной фиксирующей планки ZIF‑разъёма — настолько, чтобы можно было захватить его комки заострёнными пинцетами.

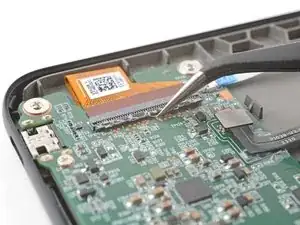

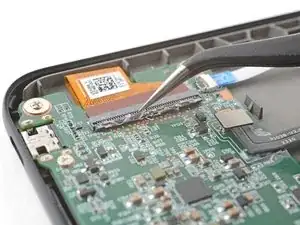

Используйте заострённые пинцеты, чтобы отодрать покрытие вокруг фиксирующей планки и её петли на ZIF‑разъёме.

Если покрытие станет слишком ломким и трудно отдирается, подогрейте разъём и повторите попытку.

Это тщательный процесс! Недостаточное удаление покрытия может повредить фиксирующую планку при отключении, поэтому действуйте осторожно!

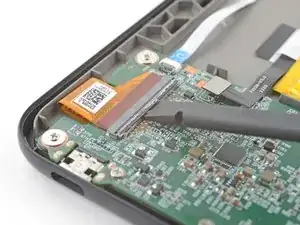

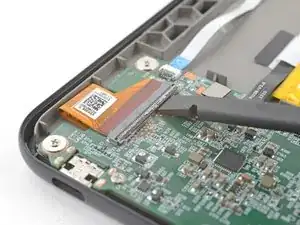

Используйте плоский конец лопатки, чтобы аккуратно поддеть вдоль всей длины фиксирующей планки и отделить оставшееся покрытие.

Не поддёргивайте сильно по углам фиксирующей планки, чтобы не сломать её.

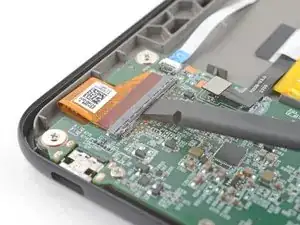

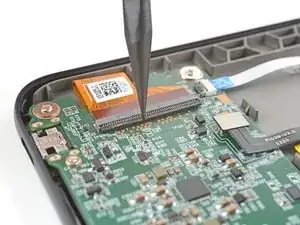

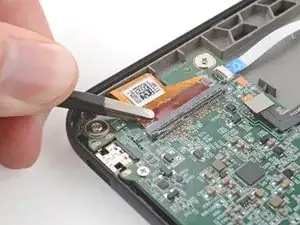

Вставьте плоский конец лопатки под середину фиксирующей планки и поднимите, чтобы разблокировать её.

Фиксирующая планка должна быть почти вертикальной в разблокированном положении. Если нет, удалите больше покрытия, пока планка не станет свободно перемещаться.

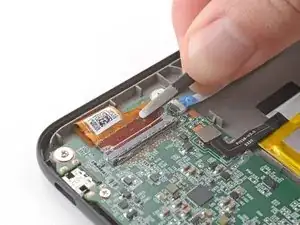

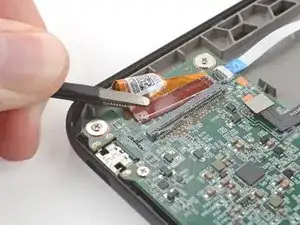

Используйте тупоконечные пинцеты, чтобы захватить угол кабеля дисплея, ближайший к порту зарядки.

Тяните кабель от ZIF‑разъёма медленно и равномерно, под уровнем, чтобы отделить покрытие в углу.

Если возникают трудности, попробуйте покачивать кабель из стороны в сторону при тянущем движении.

Захват пинцета ближе к кончику поможет плотнее удерживать кабель.

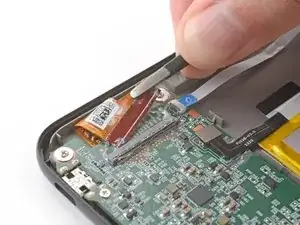

Повторите предыдущий шаг для другого угла, пока весь кабель не будет отключён.

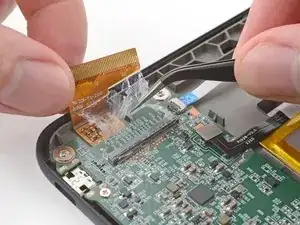

Поднимите кабель и оторвите любые оставшиеся куски покрытия, удерживающие его к материнской плате.

При сборке:

Осмотрите концы кабеля и ZIF‑разъёмы на предмет остатков покрытия, которые могут помешать хорошему контакту.

Снимите покрытие, подогревая кабель и ZIF‑разъём, когда покрытие станет слишком ломким.

Внешний вид не имеет значения — нужно удалить только столько покрытия, чтобы кабель правильно сел в разъём.
